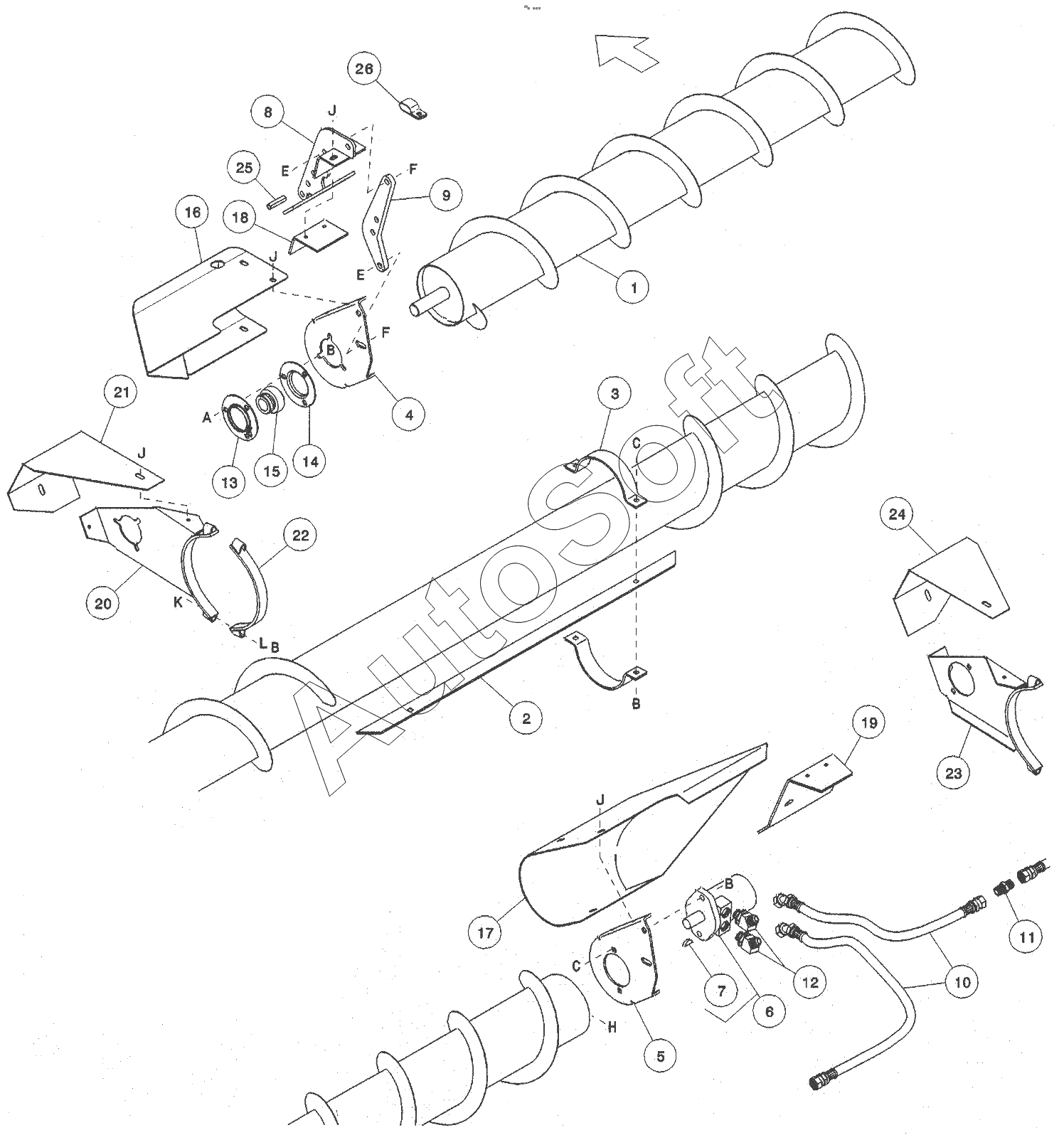

Каталог запасных частей к технике: MacDon Model 972 HARVEST HEADER (2019). UPPER CROSS AUGER – 15’ & 18’ (and 21’ to 36’ Prior to Serial # 153178)
1
1
1
2
3
4
5
6
2
7
8
9
10
10
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
A
B
B
B
B
C
C
E
E
F
F
H
J
J
J
J
K
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Auger | |
| 1 | 1***6 | Auger | |
| 1 | 1***7 | Auger | |
| 10 | 1***4 | Hose | |
| 10 | 1***9 | Hose | |
| 10 | 4***9 | HOSE | |
| 11 | 3***8 | Fitting | |
| 12 | 3***5 | FITTING - CONNECTOR HYD | |
| 12 | 4***0 | O-КОЛЬЦО | |
| 12 | 5***3 | ФИТИНГ | |
| 13 | 3***1 | Фланец | |
| 14 | 4***6 | ФЛАНЦ | |
| 15 | 2***9 | ПОДШИПНИК | |
| 16 | 1***1 | Shield | |
| 17 | 1***5 | Shield | |
| 18 | 1***9 | Angle | |
| 19 | 1***2 | Support | |
| 2 | 1***7 | Beater | |
| 2 | 1***4 | Seal kit | |
| 20 | 1***5 | Support | |
| 21 | 1***8 | Shield | |
| 22 | 1***3 | Clamp | |
| 23 | 1***4 | Support | |
| 24 | 1***9 | Shield | |
| 25 | 2***7 | Conduit | |
| 26 | 1***8 | ЗАЖИМ | |
| 3 | 1***6 | Clamp | |
| 4 | 1***3 | Support | |
| 5 | 1***1 | Support | |
| 6 | 3***8 | Motor | |
| 7 | 2***9 | Шпонка сегментная | |
| 8 | 1***9 | Support | |
| 9 | 1***3 | Extension | |
| A | 1***5 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP | |
| B | 3***8 | Гайка | |
| C | 1***6 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP | |
| E | 3***8 | БОЛТ | |
| F | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| H | 1***8 | HD SET SCREW | |
| J | 1***8 | ВИНТ | |
| K | 3***0 | BOLT - HH 3/8 NC X 45 LG GR 5 ZP | |
| L | 1***8 | Шайба |
