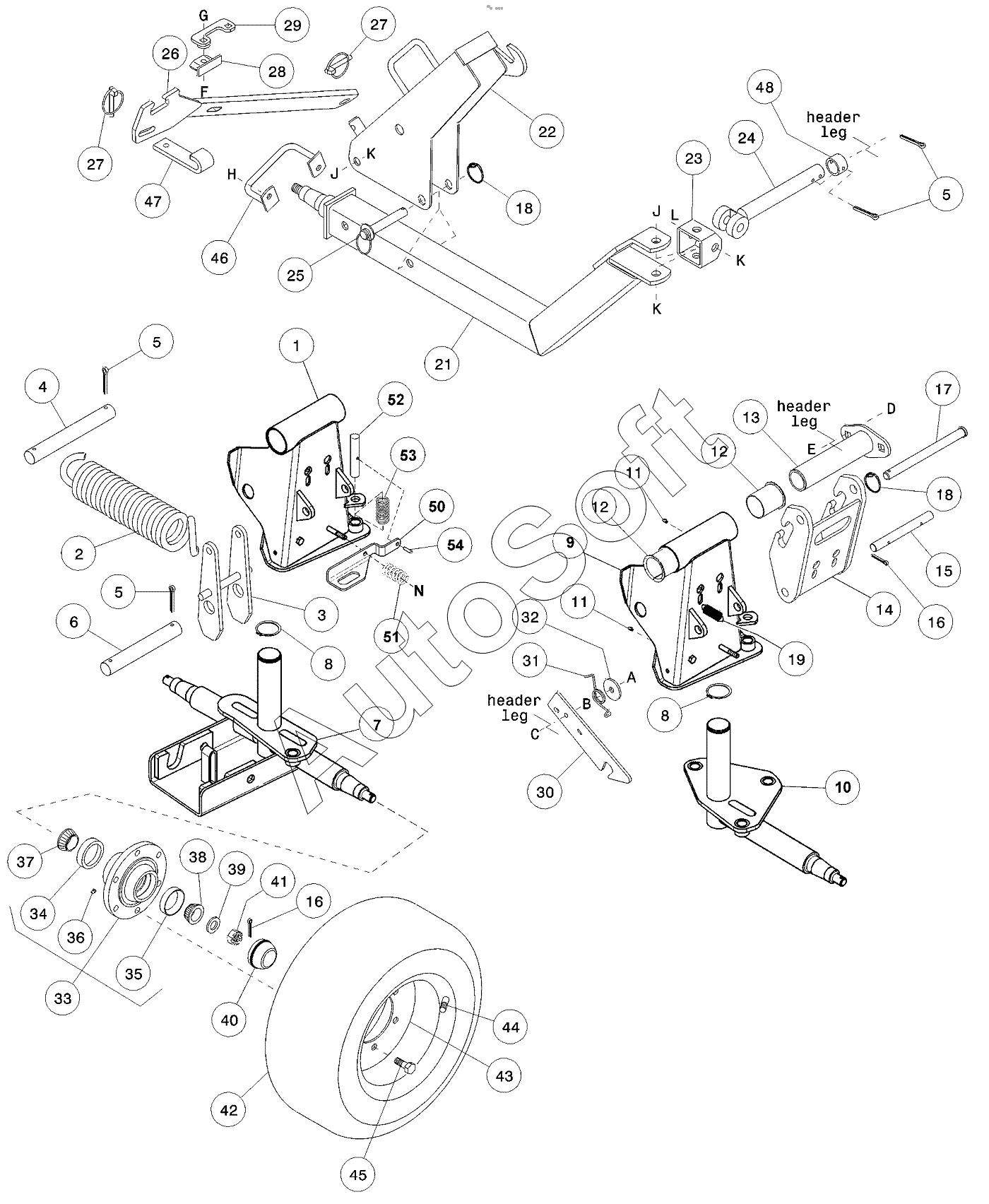

Каталог запасных частей к технике: MacDon Model 972 HARVEST HEADER (2019). 30’ & 36’ TRANSPORT OPTION – WHEELS & SUPPORTS
1
1
2
3
4
5
5
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
16
17
18
18
19
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
50
51
52
53
54
A
B
C
D
E
F
F
G
H
J
J
K
K
K
L
N
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Support | |
| 1 | 1***3 | Support | |
| 10 | 1***9 | Spindle | |
| 10 | 1***3 | Spindle | |
| 11 | 1***1 | FITTING- LUBE 1/4-28 UNF | |
| 12 | 3***4 | ВТУЛКА | |
| 13 | 1***4 | Tube | |
| 14 | 1***3 | Channel | |
| 15 | 1***0 | Pin | |
| 16 | 1***8 | PIN-COTTER 3/16 DIA X 125 ZP | |
| 17 | 1***4 | Pin | |
| 18 | 1***7 | КОЛЬЦО | |
| 19 | 2***1 | SPRING – EXTENSION | |
| 2 | 3***2 | Spring | |
| 21 | 1***0 | Support | |
| 22 | 1***6 | Support | |
| 23 | 1***4 | Tube | |
| 24 | 1***0 | Pivot | |
| 25 | 1***8 | Pin | |
| 26 | 1***9 | Support | |
| 27 | 1***1 | ПАЛЕЦ | |
| 28 | 1***8 | Anchor | |
| 29 | 1***4 | Spacer | |
| 3 | 1***4 | Link | |
| 30 | 1***8 | Latch | |
| 31 | 1***3 | Spring | |
| 32 | 1***5 | WASHER - FLAT | |
| 33 | 4***2 | СТУПИЦА | |
| 34 | 3***6 | МАНЖЕТА | |
| 35 | 7***0 | МАНЖЕТА | |
| 36 | 2***7 | ФИТИНГ | |
| 36 | 5***4 | FITTING | |
| 37 | 3***7 | ПОДШИПНИК | |
| 38 | 2***6 | ПОДШИПНИК | |
| 39 | 2***0 | WASHER - HARDENED | |
| 4 | 4***3 | Pin | |
| 40 | 3***0 | КРЫШКА | |
| 41 | 5***2 | ГАЙКА | |
| 42 | 1***6 | Tire | |
| 43 | 1***7 | Rim | |
| 44 | 1***0 | Stem | |
| 45 | 1***6 | BOLT - 90° WHEEL 9/16 NF X 175 OL | |
| 46 | 1***8 | Handle | |
| 47 | 1***5 | Retainer | |
| 48 | 1***3 | Spacer | |
| 5 | 1***9 | ПАЛЕЦ | |
| 50 | 1***3 | Lever | |
| 51 | 1***6 | SPRING | |
| 52 | 1***1 | Pin | |
| 53 | 1***8 | Spring | |
| 54 | 1***1 | Штифт пружинный | |
| 6 | 1***4 | Pin | |
| 7 | 1***0 | Spindle | |
| 7 | 1***9 | Spindle | |
| 8 | 1***9 | Ring | |
| 9 | 1***0 | Support | |
| 9 | 1***3 | Support | |
| A | 5***2 | Болт | |
| B | 1***1 | NUT - HEX 1/2 - 13 UNC GR 5 ZP | |
| C | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| D | 1***2 | БОЛТ | |
| E | 5***5 | Гайка | |
| F | 1***5 | Bolt | |
| F | 1***1 | Bolt | |
| G | 2***3 | ГАЙКА | |
| H | 1***6 | Bolt | |
| J | 2***3 | Bolt | |
| K | 1***6 | NUT - HEX DT 750-10UNC | |
| L | 3***6 | Bolt | |
| N | 3***8 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
