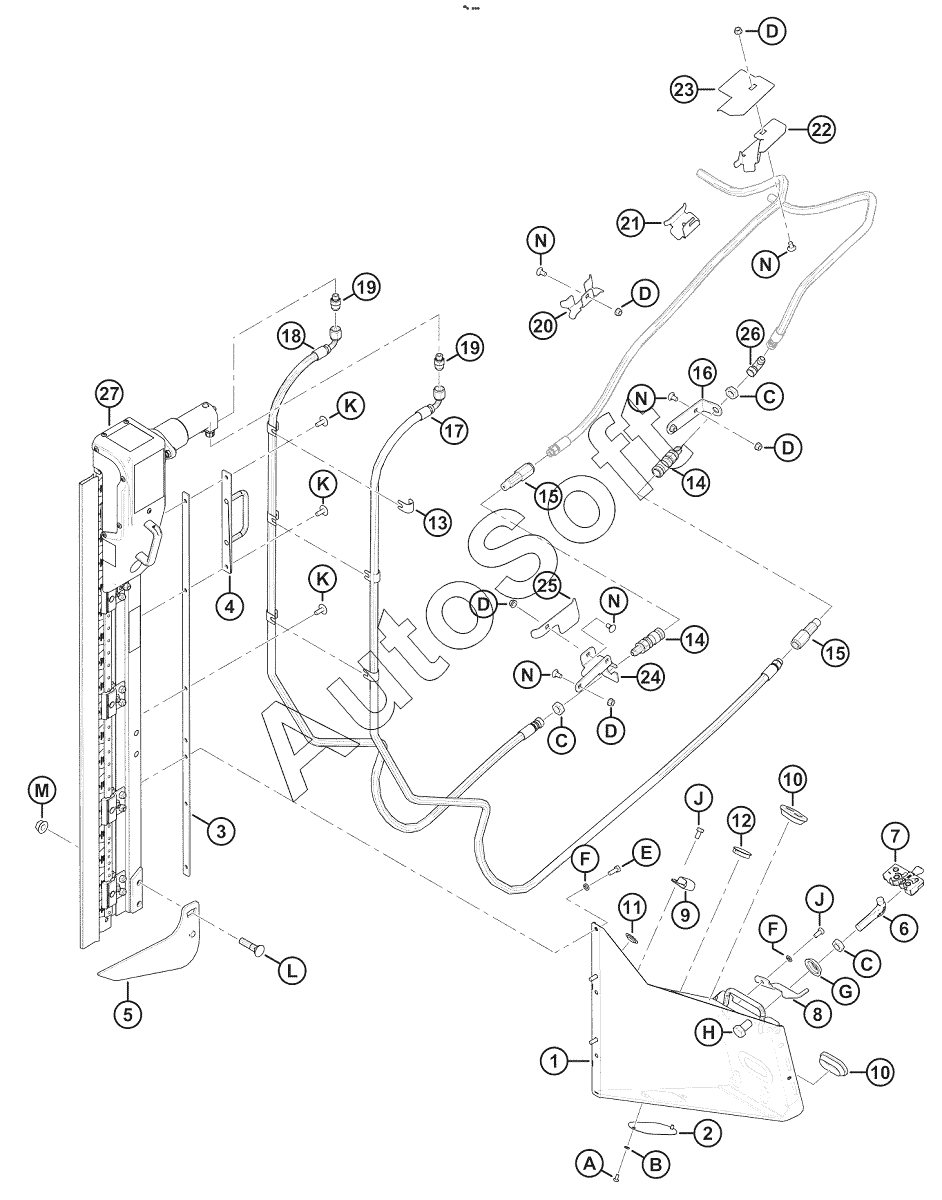

Каталог запасных частей к технике: MacDon М 215908 B. Вертикальный нож - стандартный рычаг мотовила, лев. конец (2019 год и более поздние модели), (Опция)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
15
15
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
A
B
C
C
C
D
D
D
D
D
E
F
F
G
H
J
J
K
K
K
L
M
N
N
N
N
N
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| B6410 | B***0 | Kit | |
| B6608 | B***8 | Kit | |
| 1 | 2***1 | Support assembly | |
| 10 | 1***3 | ВТУЛКА | |
| 11 | 3***3 | Plug | |
| 12 | 1***3 | Plug | |
| 13 | 2***8 | Support | |
| 14 | 1***3 | МУФТА | |
| 15 | 1***8 | САЛЬНИК КОМПЛЕКТ | |
| 15 | 1***6 | МУФТА | |
| 16 | 2***5 | Support | |
| 17 | 2***5 | Hose | |
| 18 | 2***8 | Hose | |
| 19 | 2***6 | Фитинг | |
| 2 | 2***2 | Plate | |
| 20 | 2***1 | Support | |
| 21 | 2***6 | Support | |
| 22 | 2***2 | Support | |
| 23 | 2***4 | Guide | |
| 24 | 2***8 | Support | |
| 25 | 2***6 | Deflector | |
| 26 | 3***4 | FITTING - ELBOW 90° HYD | |
| 27 | N***ж | Вертикальный нож | |
| 3 | 2***8 | Support weldment | |
| 4 | 2***0 | Support weldment | |
| 5 | 2***8 | Lifter left weldment | |
| 6 | 1***3 | КРЮК | |
| 7 | 1***2 | ЗАМОК | |
| 8 | 1***8 | ЗАМОК | |
| 9 | 1***8 | ЗАЖИМ | |
| A | 2***0 | BOLT | |
| B | 1***5 | WASHER - REG LOCK 1/4 IN NOM ID ZP | |
| C | 7***4 | NUT | |
| D | 3***8 | Гайка | |
| E | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| F | 1***7 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| G | 2***7 | Washer | |
| H | 2***0 | Bolt | |
| J | 2***7 | BOLT -HEX HD 375-16UNC X 075 LG | |
| K | 1***7 | Screw | |
| L | 3***9 | Bolt | |
| M | 5***5 | Гайка | |
| N | 2***2 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP |
