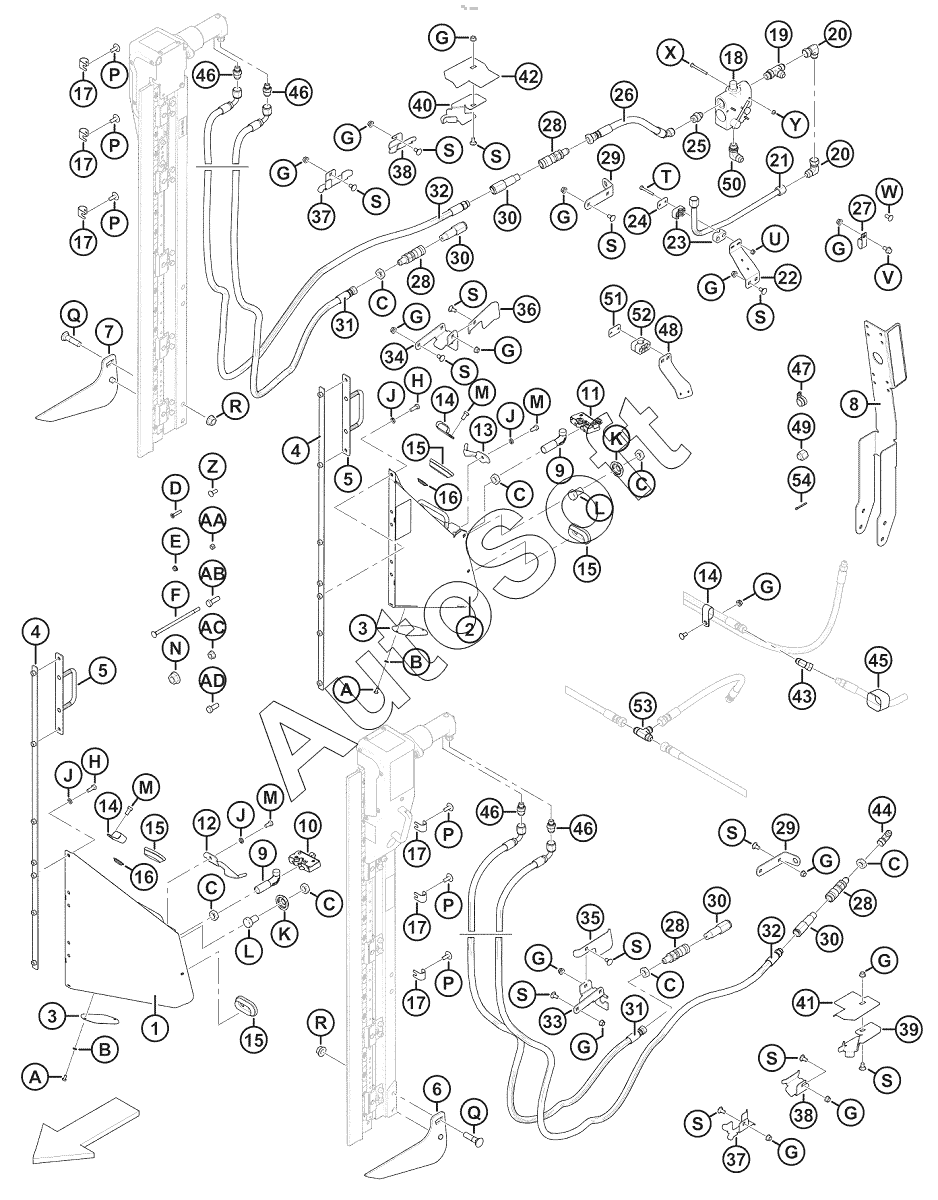

Каталог запасных частей к технике: MacDon М 215908 B. Вертикальный нож - короткие рычаги мотовила (дополнительное оборудование)
1
2
3
3
4
4
5
5
6
7
8
9
9
10
11
12
13
14
14
14
15
15
15
15
16
16
17
17
17
17
17
17
18
18
19
20
20
21
22
23
24
25
26
27
28
28
28
28
29
29
30
30
30
30
30
30
30
30
31
31
32
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
46
46
46
47
48
49
50
51
52
53
54
A
A
B
B
C
C
C
C
C
C
C
D
E
F
G
G
G
G
G
G
G
G
G
G
G
G
G
G
G
H
H
J
J
J
J
K
K
L
L
M
M
M
M
N
P
P
P
P
P
P
Q
Q
R
R
S
S
S
S
S
S
S
S
S
S
S
S
S
T
U
V
W
X
Y
Z
AA
AB
AC
AD
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| B6137 | B***7 | Комплект | |
| B6138 | B***8 | Комплект | |
| 1 | 2***1 | Узел опоры | |
| 10 | 1***2 | ЗАМОК | |
| 11 | 1***3 | ЗАМОК | |
| 12 | 1***8 | ЗАМОК | |
| 13 | 1***3 | ЗАМОК | |
| 14 | 1***8 | ЗАЖИМ | |
| 15 | 1***3 | ВТУЛКА | |
| 16 | 2***8 | Заглушка | |
| 17 | 2***8 | Support | |
| 18 | 1***2 | КЛАПАН | |
| 18 | 3***4 | САЛЬНИК КОМПЛЕКТ | |
| 19 | 5***9 | FITTING - TEE HYD STR THD RUN TEE CW O-RING | |
| 2 | 2***0 | Узел опоры | |
| 20 | 3***6 | FITTING - ELBOW 90° HYD | |
| 21 | 2***1 | Line | |
| 22 | 2***1 | Support | |
| 23 | 2***9 | Clamp | |
| 24 | 2***1 | Plate | |
| 25 | 2***1 | FITTING | |
| 26 | 2***2 | Hose | |
| 27 | 1***5 | CLAMP - DOUBLE HOSE INSULATED | |
| 28 | 1***3 | МУФТА | |
| 29 | 2***5 | Support | |
| 3 | 2***2 | Plate | |
| 30 | 1***8 | САЛЬНИК КОМПЛЕКТ | |
| 30 | 1***6 | МУФТА | |
| 31 | 2***9 | Шланг | |
| 32 | 2***0 | Шланг | |
| 33 | 2***8 | Support | |
| 34 | 2***5 | Support | |
| 35 | 2***6 | Deflector | |
| 36 | 2***7 | Deflector | |
| 37 | 2***1 | Support | |
| 38 | 2***6 | Support | |
| 39 | 2***2 | Support | |
| 4 | 2***8 | Support weldment | |
| 40 | 2***3 | Support | |
| 41 | 2***4 | Guide | |
| 42 | 2***5 | Guide | |
| 43 | 1***5 | ФИТИНГ | |
| 44 | 3***4 | FITTING - ELBOW 90° HYD | |
| 45 | 1***3 | ЗАСТЕЖКА | |
| 46 | 2***6 | Фитинг | |
| 47 | 1***9 | Clamp | |
| 48 | 2***6 | Support | |
| 49 | 1***5 | CAP - 5/8 " TUBE | |
| 5 | 2***0 | Support weldment | |
| 50 | 2***3 | FITTING - ELBOW 90° HYD | |
| 51 | 2***0 | Plate | |
| 52 | 2***8 | Clamp | |
| 53 | 3***1 | FITTING - TEE HYD | |
| 54 | 1***7 | PIN | |
| 6 | 2***8 | Lifter left weldment | |
| 7 | 2***9 | Сварная конструкция правого подъемника | |
| 8 | 2***6 | Опора в сборе | |
| 9 | 1***3 | КРЮК | |
| A | 2***0 | BOLT | |
| AA | 1***1 | 3/8 UNC HEX NUT | |
| AB | 1***3 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP | |
| AC | 5***6 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| AD | 2***1 | БОЛТ | |
| B | 1***5 | WASHER - REG LOCK 1/4 IN NOM ID ZP | |
| C | 7***4 | NUT | |
| D | 3***4 | ВИНТ | |
| E | 3***0 | Гайка | |
| F | 1***5 | Болт | |
| G | 3***8 | Гайка | |
| H | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| J | 1***7 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| K | 2***7 | Washer | |
| L | 2***0 | Bolt | |
| M | 2***7 | BOLT -HEX HD 375-16UNC X 075 LG | |
| N | 1***7 | ГАЙКА | |
| P | 1***7 | Screw | |
| Q | 3***9 | Bolt | |
| R | 5***5 | Гайка | |
| S | 2***2 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| T | 2***0 | Bolt | |
| U | 1***8 | ГАЙКА | |
| V | 2***1 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP | |
| W | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| X | 2***4 | БОЛТ | |
| Y | 1***4 | NUT-HEX LOCK DT 1/4-20 UNC ZP | |
| Z | 1***6 | БОЛТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
