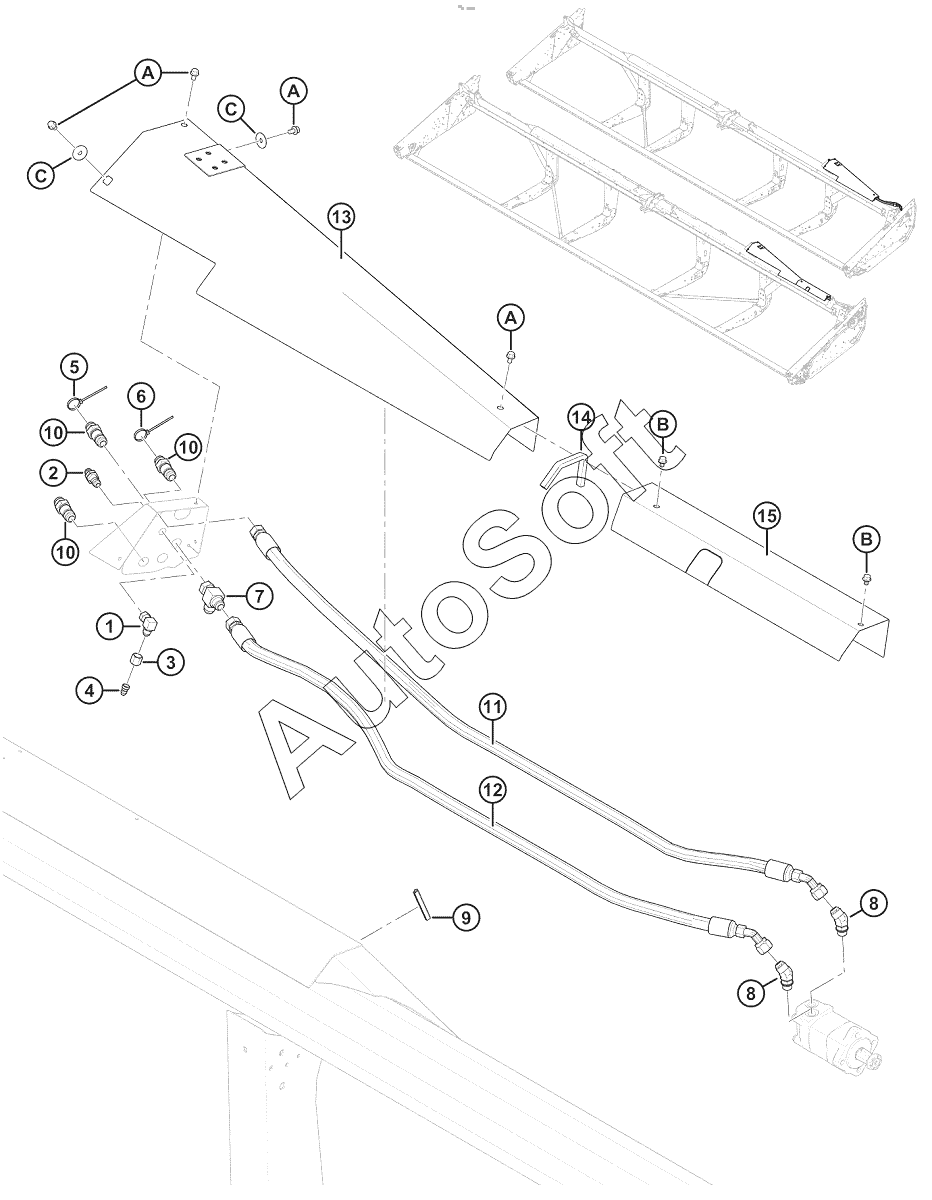

Каталог запасных частей к технике: MacDon М 215908 B. Гидравлические линии привода ножа - одинарный нож (D125, D130 и D135)
1
2
3
4
5
6
7
8
8
9
10
10
10
11
11
11
12
12
12
13
13
13
14
15
A
A
A
B
B
C
C
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | FITTING - ELBOW 90° HYD | |
| 10 | 1***2 | ФИТИНГ | |
| 11 | 1***3 | ШЛАНГ | |
| 11 | 1***4 | ШЛАНГ | |
| 11 | 1***5 | ШЛАНГ | |
| 12 | 1***7 | ШЛАНГ | |
| 12 | 1***6 | ШЛАНГ | |
| 12 | 1***7 | ШЛАНГ | |
| 13 | 2***6 | Крышка | |
| 13 | 3***0 | Крышка - сварные жесткие муфты | |
| 13 | 3***2 | Крышка - сварные жесткие муфты | |
| 14 | 3***9 | MOЛДИНГ | |
| 15 | 1***7 | КРЫШКА | |
| 2 | 3***9 | ФИТИНГ | |
| 3 | 2***9 | ГАЙКА | |
| 4 | 3***1 | ФИТИНГ | |
| 5 | 4***3 | СВЯЗКА | |
| 6 | 4***4 | СВЯЗКА | |
| 7 | 5***6 | FITTING - HYD TEE | |
| 8 | 1***2 | ФИТИНГ | |
| 9 | 1***0 | MOЛДИНГ | |
| A | 5***6 | БОЛТ | |
| B | 3***3 | БОЛТ | |
| C | 1***3 | Шайба |
