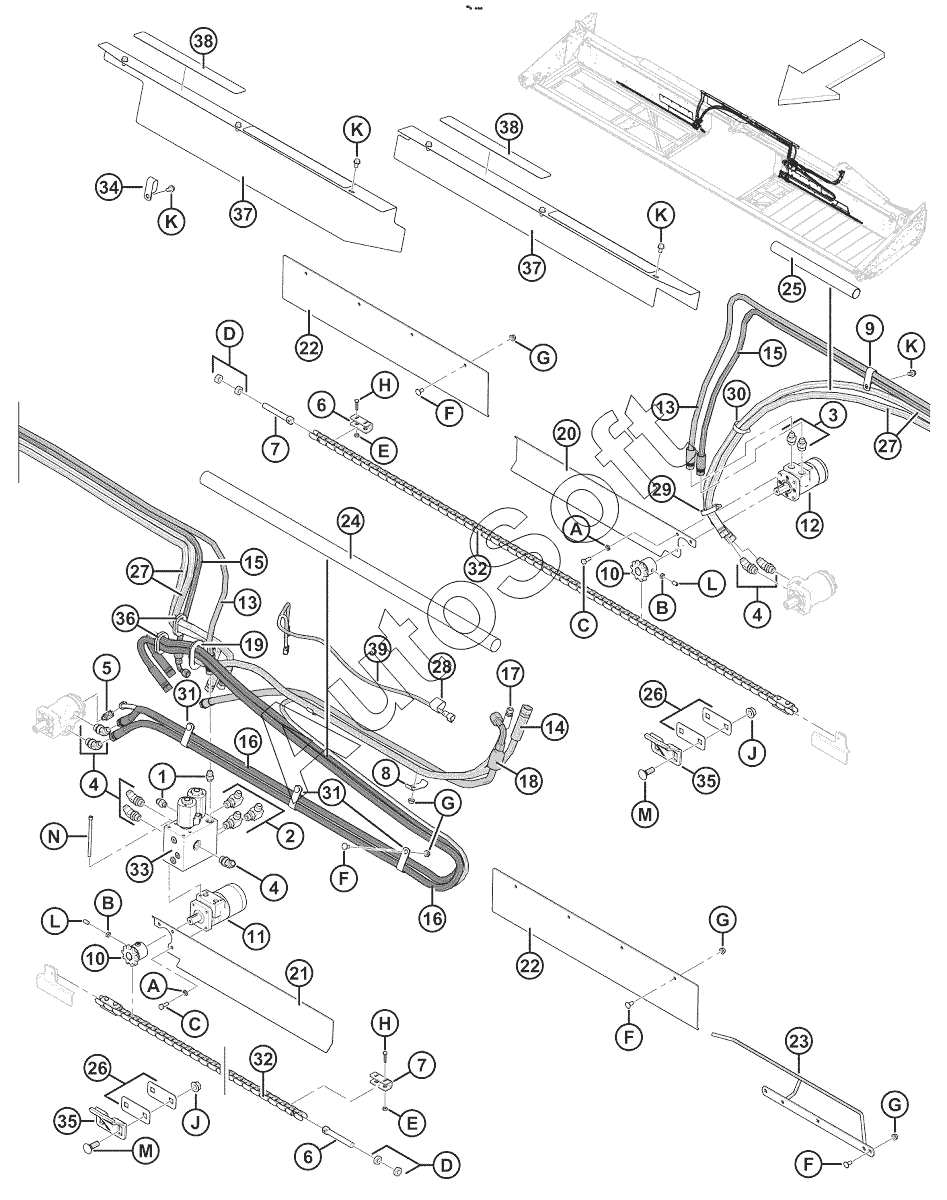

Каталог запасных частей к технике: MacDon М 215908 B. Привод полотна - гидравлическое перемещение деки (D130, D135 и D140)
1
2
3
4
4
4
5
6
6
7
7
8
9
10
10
11
11
11
12
12
13
13
14
15
15
16
16
17
18
19
20
21
22
22
23
24
25
26
26
27
27
28
29
30
31
31
32
32
33
33
34
35
35
36
37
37
37
37
37
37
38
38
39
A
A
B
B
C
C
D
D
E
E
F
F
F
F
G
G
G
H
H
J
J
K
K
K
K
L
L
M
M
N
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | FITTING - CONNECTOR HYD | |
| 10 | 1***1 | ЗВЕЗДОЧКА | |
| 11 | 1***4 | МОТОР | |
| 11 | 1***5 | O-КОЛЬЦО | |
| 11 | 2***2 | Комплект уплотнения | |
| 12 | 1***8 | МОТОР | |
| 12 | 1***8 | САЛЬНИК КОМПЛЕКТ | |
| 13 | 1***3 | ШЛАНГ | |
| 14 | 1***6 | ШЛАНГ | |
| 15 | 1***4 | ШЛАНГ | |
| 16 | 1***8 | ШЛАНГ | |
| 17 | 1***9 | ШЛАНГ | |
| 18 | 1***9 | ШЛАНГ | |
| 19 | 1***2 | Втулка | |
| 2 | 2***3 | FITTING - ELBOW 90° HYD | |
| 20 | 1***8 | Крышка | |
| 21 | 1***5 | Крышка | |
| 22 | 1***6 | Крышка | |
| 23 | 1***2 | Сварная направляющая | |
| 24 | 1***5 | РУКАВ защитный | |
| 25 | 1***7 | РУКАВ защитный | |
| 26 | 1***1 | ШАЙБА | |
| 27 | 1***7 | ШЛАНГ | |
| 28 | 1***3 | ЗАСТЕЖКА | |
| 29 | 1***5 | ЗАЖИМ | |
| 3 | 2***1 | FITTING | |
| 30 | 3***9 | ЗАЖИМ | |
| 31 | 5***2 | CLAMP - INSULATED 15/16 INCH | |
| 32 | 1***8 | ЦЕПЬ | |
| 33 | 1***6 | САЛЬНИК | |
| 33 | 1***3 | КЛАПАН | |
| 34 | 1***8 | ЗАЖИМ | |
| 35 | 1***0 | НАПРАВЛЯЮЩАЯ | |
| 36 | 1***9 | ВТУЛКА | |
| 37 | 1***0 | ЩИТОК | |
| 37 | 1***1 | ЩИТОК | |
| 38 | 1***7 | ПОЛОСА | |
| 39 | 2***4 | Жгут проводов | |
| 4 | 5***3 | ФИТИНГ | |
| 5 | 5***4 | ФИТИНГ | |
| 6 | 1***1 | ВЕРХ | |
| 7 | 1***2 | СТЕРЖЕНЬ | |
| 8 | 1***1 | ЗАЖИМ | |
| 9 | 1***8 | ЗАЖИМ | |
| A | 1***7 | WASHER - REG LOCK 3/8 IN NOM ID ZP | |
| B | 1***4 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP | |
| C | 2***7 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | |
| D | 2***5 | ГАЙКА | |
| E | 2***5 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP | |
| F | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| G | 3***8 | Гайка | |
| H | 3***2 | BOLT - HH 1/4 NC X 125 LG GR 5 ZP | |
| J | 5***5 | Гайка | |
| K | 1***8 | ВИНТ | |
| L | 1***5 | ВИНТ | |
| M | 1***3 | Болт | |
| N | 1***7 | БОЛТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
