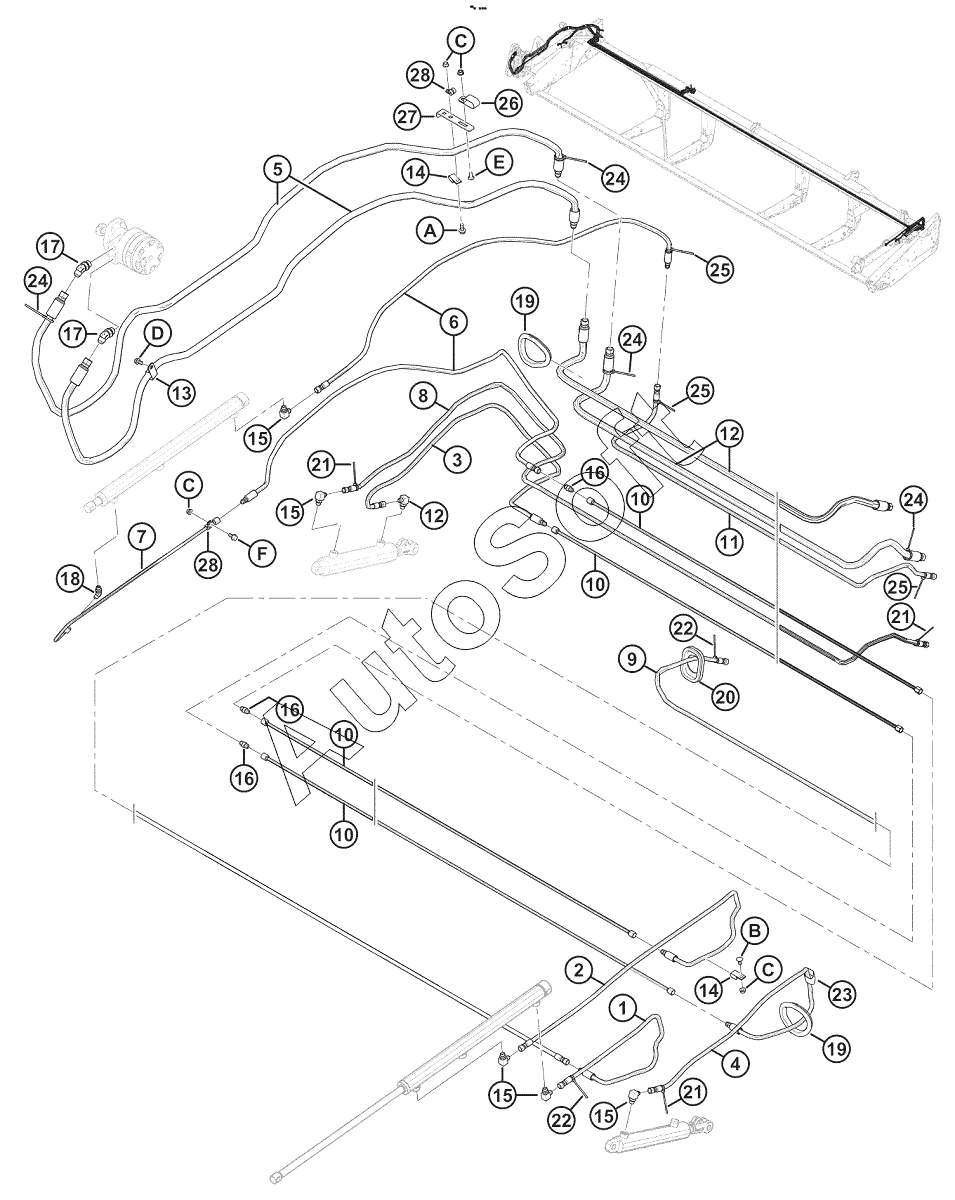

Каталог запасных частей к технике: MacDon М 215908 B. Гидравлический привод мотовила - подъем и продольное перемещение - одинарное мотовило (D115, D120, D125, D130 и D135)
1
2
3
4
5
6
7
8
8
8
8
8
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
12
12
12
12
12
12
12
12
12
13
14
14
15
15
15
15
16
16
16
17
17
18
19
19
20
20
21
21
21
22
22
23
24
24
24
24
25
25
25
26
27
28
28
A
B
C
C
C
D
E
F
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | ШЛАНГ | |
| 10 | 1***3 | Шланг | |
| 10 | 1***6 | Шланг | |
| 10 | 1***7 | Шланг | |
| 10 | 1***1 | Шланг | |
| 10 | 1***2 | Шланг | |
| 11 | 1***2 | ШЛАНГ | |
| 11 | 1***6 | ШЛАНГ | |
| 11 | 1***8 | ШЛАНГ | |
| 12 | 1***1 | ШЛАНГ | |
| 12 | 1***2 | ШЛАНГ | |
| 12 | 1***3 | ШЛАНГ | |
| 13 | 1***8 | ЗАЖИМ | |
| 14 | 1***4 | ЗАЖИМ | |
| 15 | 3***2 | FITTING - ELBOW 90° HYD | |
| 16 | 3***5 | FITTING - UNION HYD | |
| 17 | 5***3 | ФИТИНГ | |
| 18 | 3***4 | ФИТИНГ | |
| 19 | 1***2 | Проходная втулка | |
| 2 | 1***1 | ШЛАНГ | |
| 20 | 1***7 | ВТУЛКА | |
| 20 | 1***3 | ВТУЛКА | |
| 21 | 2***3 | FASTENER - CABLE TIE BLACK | |
| 22 | 4***7 | FASTENER-CABLE TIE GREEN | |
| 23 | 1***3 | ЗАСТЕЖКА | |
| 24 | 4***1 | FASTENER-CABLE TIE-YELLOW | |
| 25 | 4***2 | FASTENER-CABLE TIE RED | |
| 26 | 5***2 | CLAMP - INSULATED 15/16 INCH | |
| 27 | 2***7 | Кронштейн | |
| 28 | 1***0 | Хомут | |
| 3 | 2***9 | Шланг | |
| 4 | 2***6 | Шланг | |
| 5 | 1***8 | ШЛАНГ | |
| 6 | 1***7 | ШЛАНГ | |
| 7 | 2***5 | Линия | |
| 8 | 1***0 | ШЛАНГ | |
| 8 | 1***1 | ШЛАНГ | |
| 8 | 1***2 | ШЛАНГ | |
| 8 | 1***3 | ШЛАНГ | |
| 8 | 2***1 | Шланг | |
| 9 | 1***3 | ШЛАНГ | |
| 9 | 1***4 | ШЛАНГ | |
| 9 | 1***5 | ШЛАНГ | |
| 9 | 1***6 | ШЛАНГ | |
| 9 | 1***8 | ШЛАНГ | |
| A | 2***7 | BOLT-HH SERR FACE 3/8 NC X 10 GR 5 ZP | |
| B | 2***2 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP | |
| C | 3***8 | Гайка | |
| D | 1***8 | ВИНТ | |
| E | 2***3 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | |
| F | 2***1 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
