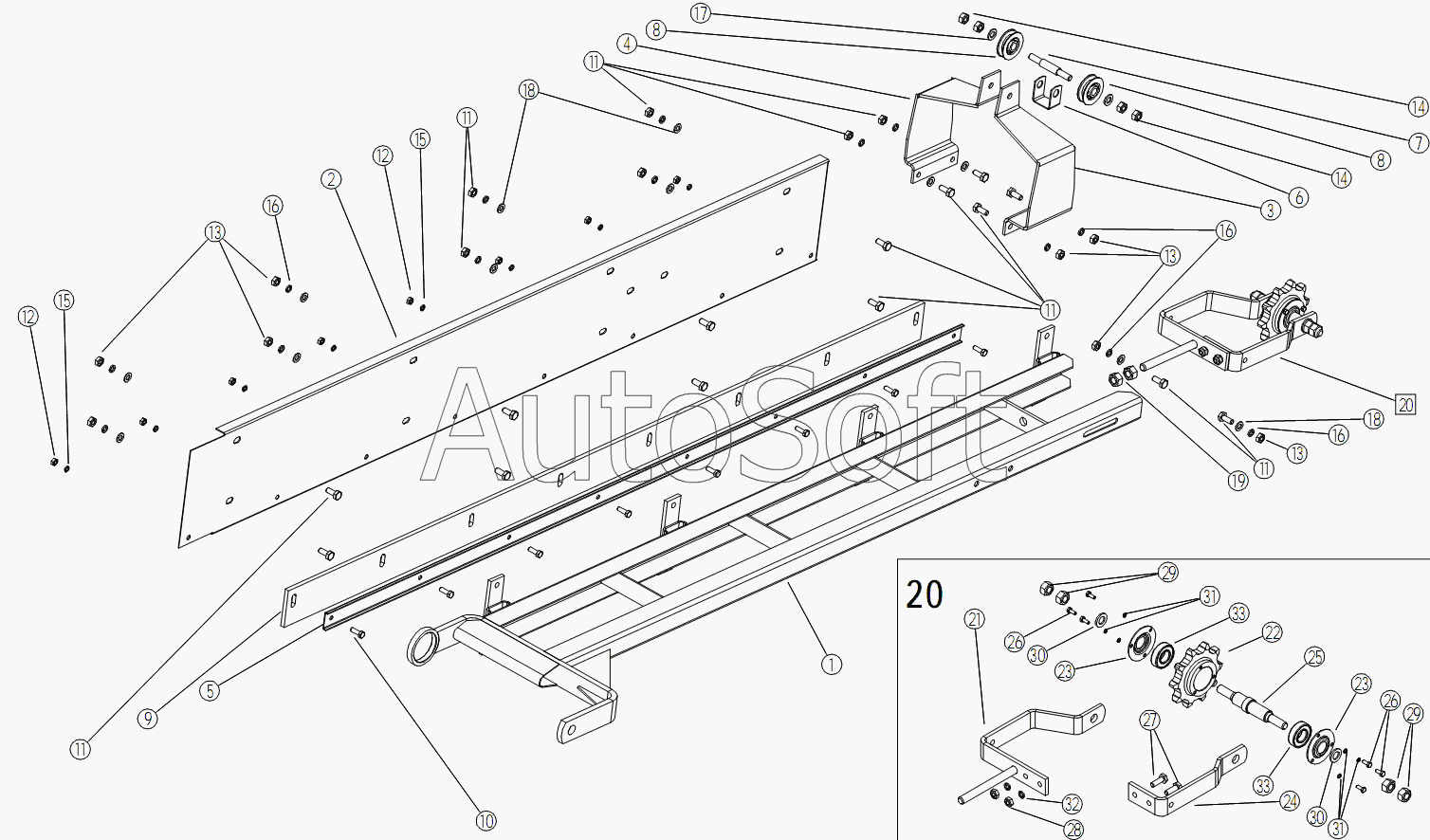

Каталог запасных частей к технике: ЗАО "Техника-сервис" МЗ-90С (2011). Питатель МЗ-80С.03.40.000-01
26
26
18
18
19
20
20
21
22
23
23
24
25
17
27
28
29
29
30
30
31
31
32
33
33
1
16
16
16
15
15
14
14
13
13
13
12
12
11
11
11
11
11
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Каркас | |
| 2 | М***1 | Щиток | |
| 3 | М***1 | Кронштейн | |
| 4 | М***2 | Кронштейн | |
| 5 | М***9 | Накладка | |
| 6 | М***1 | Ограничитель | |
| 7 | М***2 | Ось | |
| 8 | М***5 | Ролик | |
| 9 | М***2 | Ремень | |
| 10 | Б***9 | Болт М8-6gх25.58.019 | |
| 11 | Б***9 | Болт М10-6gх25.58.019 | |
| 12 | Г***9 | Гайка М8-6H.6.019 | |
| 13 | Г***9 | Гайка М10-6H.6.019 | |
| 14 | Г***9 | Гайка М12-6H.6.019 | |
| 15 | Ш***9 | Шайба 8 65Г.019 | |
| 16 | Ш***9 | Шайба 10 65Г.019 | |
| 17 | Ш***9 | Шайба С 12.02.019 | |
| 18 | Ш***9 | Шайба С 10.02.019 | |
| 19 | Г***9 | Гайка М16-6H.6.019 | |
| 20 | М***0 | Рамка натяжная | |
| 21 | М***0 | Рамка натяжная | |
| 22 | М***3 | Звездочка Z=10 | |
| 23 | М***5 | Крышка | |
| 24 | М***1 | Кронштейн | |
| 25 | М***5 | Ось | |
| 26 | Б***9 | Болт М6-6gх16.58.019 | |
| 27 | Б***9 | Болт М10-6gх30.58.019 | |
| 28 | Г***9 | Гайка М10-6H.6.019 | |
| 29 | Г***9 | Гайка М16-6H.6.019 | |
| 30 | Ш***9 | Шайба С 16.02.019 | |
| 31 | Ш***9 | Шайба 6 65Г.019 | |
| 32 | Ш***9 | Шайба 10 65Г.019 | |
| 33 | 1***5 | Подшипник 180205 |
