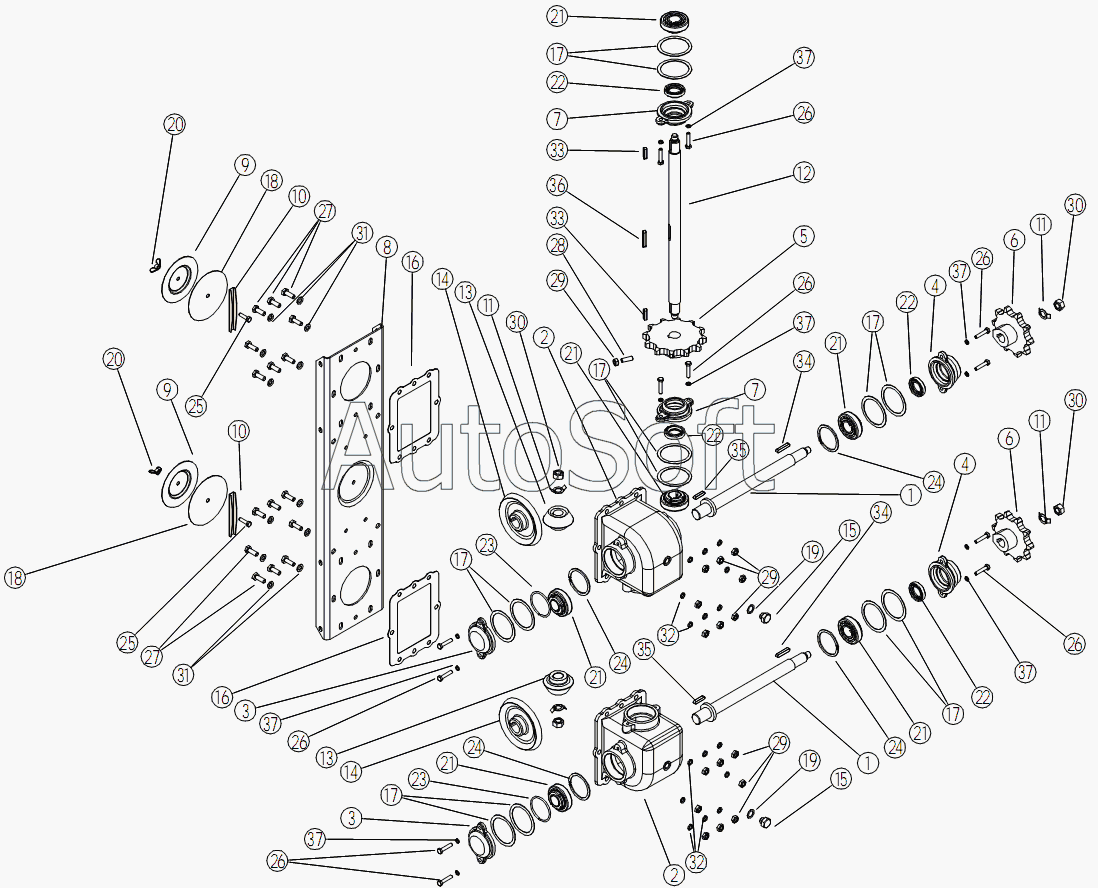

Каталог запасных частей к технике: ЗАО "Техника-сервис" МЗ-90С (2011). Крышка с редукторами МЗ-80С.03.120.000
29
29
29
20
20
21
21
21
21
21
21
22
22
22
22
23
23
24
24
24
24
25
25
26
26
26
26
26
26
27
27
28
19
19
30
30
30
31
31
32
32
33
33
34
34
35
35
36
37
37
37
37
37
37
10
10
2
2
3
3
4
4
5
6
6
7
7
8
9
9
1
1
11
11
11
12
13
13
14
14
15
15
16
16
17
17
17
17
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Вал | |
| 2 | М***6 | Корпус | |
| 3 | М***2 | Крышка подшипника | |
| 4 | М***9 | Крышка подшипника | |
| 5 | М***8 | Звездочка Z=12 | |
| 6 | М***1 | Звездочка Z=10 | |
| 7 | М***7 | Крышка подшипника | |
| 8 | М***2 | Крышка | |
| 9 | М***3 | Крышка | |
| 10 | М***4 | Планка | |
| 11 | М***5 | Шайба | |
| 12 | М***7 | Вал | |
| 13 | М***1 | Шестерня коническая Z=18 | |
| 14 | М***9 | Колесо коническое Z=36 | |
| 15 | М***3 | Пробка | |
| 16 | М***3 | Прокладка | |
| 17 | М***2 | Прокладка | |
| 18 | М***1 | Прокладка | |
| 19 | М***0 | Прокладка | |
| 20 | Г***2 | Гайка М8.04.0212 | |
| 21 | 1***6 | Подшипник 11206 | |
| 22 | М***1 | Манжета 1,2-30х52-1 | |
| 23 | Н***0 | Н.026.504-Кольцо ф72х4.0 | |
| 24 | К***5 | Кольцо DIN 472-72x2,5 | |
| 25 | Б***9 | Болт М8-6gх30.58.019 | |
| 26 | Б***9 | Болт М8-6gх40.58.019 | |
| 27 | Б***9 | Болт М10-6gх30.58.019 | |
| 28 | В***9 | Винт М10-6gх30.22Н.019 | |
| 29 | Г***9 | Гайка М10-6H.6.019 | |
| 30 | Г***9 | Гайка М16-6H.6.019 | |
| 31 | Ш***9 | Шайба С 10.02.019 | |
| 32 | Ш***9 | Шайба 10 65Г.019 | |
| 33 | Ш***8 | Шпонка 3-7х8х28 | |
| 34 | Ш***2 | Шпонка 8х7х32 | |
| 35 | Ш***5 | Шпонка 8х7х45 | |
| 36 | Ш***0 | Шпонка 8х7х50 | |
| 37 | Ш***9 | Шайба 8 65Г.019 |
