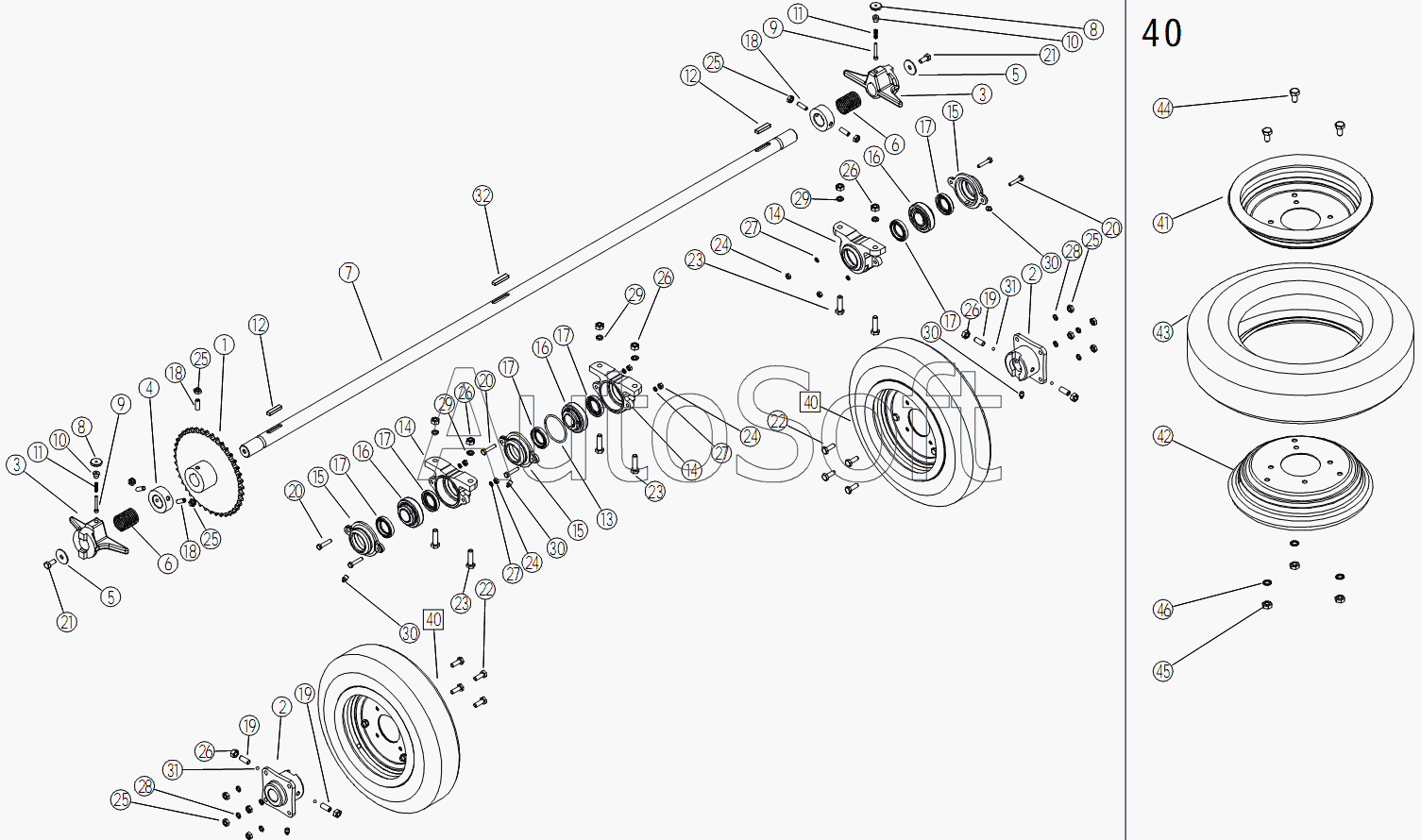

Каталог запасных частей к технике: ЗАО "Техника-сервис" МЗ-90С (2011). Ось задняя МЗ-90С.01.10.000
1
2
2
3
3
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
12
13
14
14
14
15
15
15
16
16
16
17
17
17
17
17
17
18
18
18
19
19
19
20
20
20
21
21
22
22
23
23
23
24
24
24
25
25
25
25
25
26
26
26
26
26
27
27
27
28
28
29
29
29
30
30
30
30
31
31
32
40
40
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Звездочка Z=40 | |
| 2 | М***А | Ступица левая | |
| 3 | М***2 | Муфта | |
| 4 | М***1 | Кольцо | |
| 5 | М***1 | Шайба | |
| 6 | М***1 | Пружина | |
| 7 | М***2 | Вал | |
| 8 | М***3 | Ручка-фиксатора | |
| 9 | М***4 | Фиксатор | |
| 10 | М***5 | Заглушка | |
| 11 | М***6 | Пружина фиксатора | |
| 12 | М***9 | Шпонка | |
| 13 | Н***) | Кольцо распорное ф80х4,0 | |
| 14 | М***1 | Корпус подшипника | |
| 15 | М***2 | Муфта | |
| 16 | 1***7 | Подшипник 11207 | |
| 17 | М***1 | Манжета 1.1-35х58-1 | |
| 18 | В***9 | Винт М10-6gх30.22Н.019 | |
| 19 | В***9 | Винт М12-6gх30.22Н.019 | |
| 20 | Б***9 | Болт М8-6gх40.58.019 | |
| 21 | Б***9 | Болт М10-6gх25.58.019 | |
| 22 | Б***9 | Болт М10-6gх30.58.019 | |
| 23 | Б***9 | Болт М12-6gх45.58.019 | |
| 24 | Г***9 | Гайка М8-6H.6.019 | |
| 25 | Г***9 | Гайка М10-6H.6.019 | |
| 26 | Г***9 | Гайка М12-6H.6.019 | |
| 27 | Ш***9 | Шайба 8 65Г.019 | |
| 28 | Ш***9 | Шайба 10 65Г.019 | |
| 29 | Ш***9 | Шайба 12 65Г.019 | |
| 30 | М***6 | Масленка 1.2.Ц6 | |
| 31 | Ш***8 | Шарик ф8 | |
| 32 | Ш***0 | Шпонка 2-10х8х50 | |
| 40 | М***0 | Колесо 4.00-10 ф-106 с диском | |
| 41 | М***0 | Диск | |
| 42 | М***1 | Диск | |
| 43 | Ш***6 | Шина 4.00-10 Ф-106 | |
| 44 | Б***9 | Болт М10-6gх20.58.019 | |
| 45 | Г***9 | Гайка М10-6H.6.019 | |
| 46 | Ш***9 | Шайба 10.65Г.019 |
