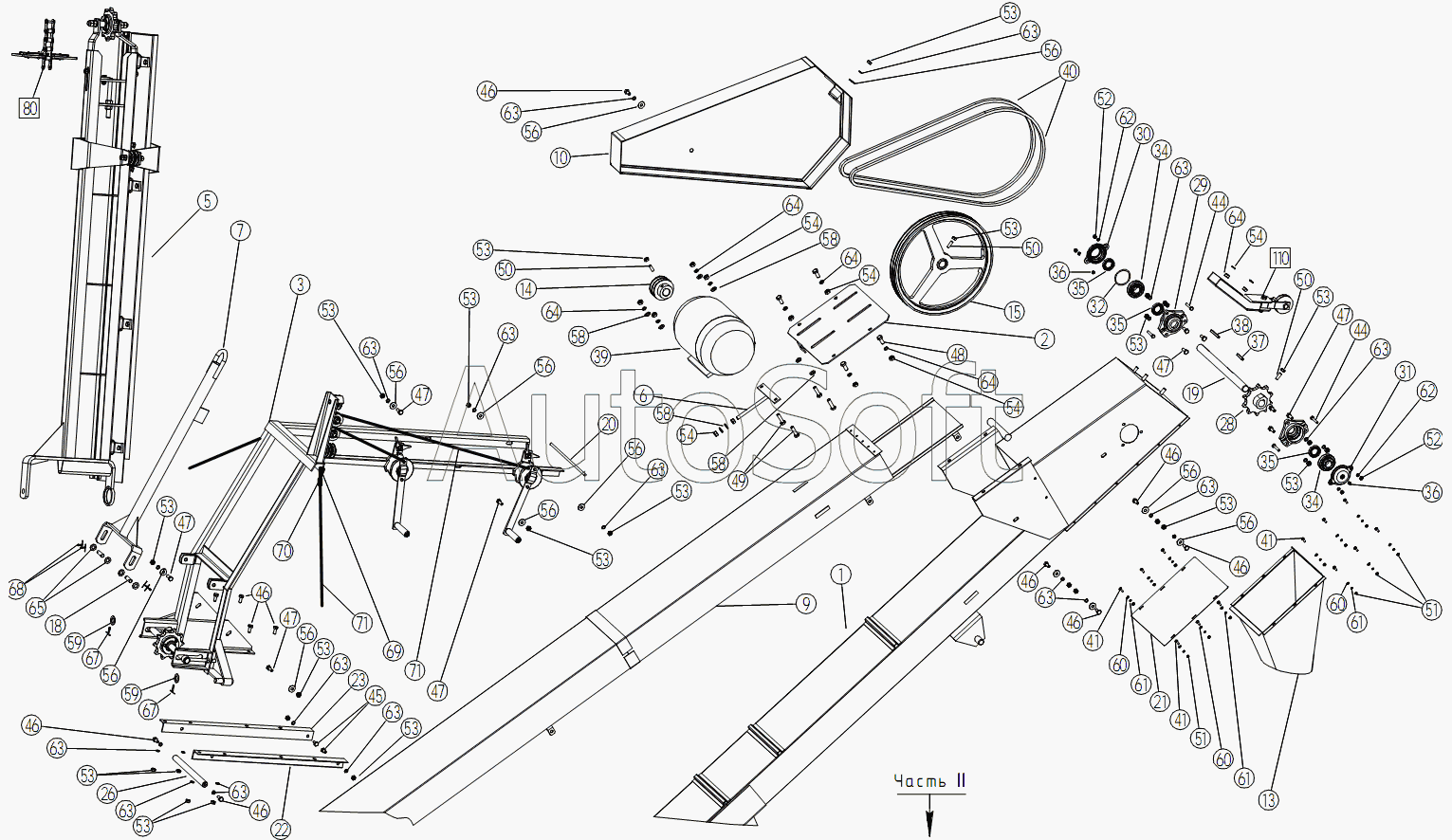

Каталог запасных частей к технике: ЗАО "Техника-сервис" МЗ-90С (2011). Транспортер загрузочный Часть I МЗ-90С.03.00.000
1
2
3
5
6
7
9
10
13
14
15
18
19
20
21
22
23
26
28
29
30
31
32
34
34
35
35
35
36
36
37
38
39
40
41
41
41
44
44
45
46
46
46
46
46
46
46
46
47
47
47
47
47
47
48
49
50
50
50
51
51
52
52
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
54
54
54
54
54
56
56
56
56
56
56
56
56
56
56
58
58
58
58
59
59
60
60
60
61
61
61
62
62
63
63
63
63
63
63
63
63
63
63
63
63
63
63
64
64
64
64
64
65
67
67
68
69
70
71
71
80
110
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Корпус | |
| 2 | М***0 | Плита | |
| 3 | М***0 | Рамка питателей | |
| 4 | М***0 | Питатель | |
| 5 | М***1 | Питатель | |
| 6 | М***0 | Рамка | |
| 7 | М***0 | Дышло | |
| 8 | М***0 | Крышка с редукторами | |
| 9 | М***0 | Кожух | |
| 10 | М***0 | Ограждение | |
| 11 | М***0 | Шток | |
| 12 | М***0 | Скоба | |
| 13 | М***0 | Переходник | |
| 14 | М***4 | Шкив | |
| 15 | М***2 | Шкив | |
| 16 | М***6 | Щека | |
| 17 | М***3 | Отражатель | |
| 18 | М***1 | Ось | |
| 19 | М***4 | Вал | |
| 20 | М***3 | Шпилька | |
| 21 | М***2 | Заслонка | |
| 22 | М***8 | Уголок | |
| 23 | М***1 | Уголок | |
| 24 | М***5 | Ось | |
| 25 | М***1 | Шайба | |
| 26 | М***9 | Распорка | |
| 27 | М***1 | Накладка | |
| 28 | М***1 | Звездочка Z=10 | |
| 29 | Н***5 | Корпус подшипника | |
| 30 | Н***3 | Крышка подшипника сквозная | |
| 31 | Н***6 | Крышка подшипника глухая | |
| 32 | Н***4 | Кольцо ф72х4.0 | |
| 33 | 8***0 | Подшипник 8110 | |
| 34 | 1***6 | Подшипник 11206 | |
| 35 | М***1 | Манжета 1-30х52-1 | |
| 36 | М***6 | Масленка 1.2.Ц6 | |
| 37 | Ш***8 | Шпонка 8х7х58 | |
| 38 | Ш***5 | Шпонка 2-8х7х75 | |
| 39 | Э***0 | Электродвигатель 4,0х1000 | |
| 40 | Р***0 | Ремень В(Б) 2120 | |
| 41 | Б***9 | Болт М6-6gх16.58.019 | |
| 42 | Б***9 | Болт М6-6gх20.58.019 | |
| 43 | Б***9 | Болт М8-6gх20.58.019 | |
| 44 | Б***9 | Болт М8-6gх50.58.019 | |
| 45 | Б***9 | Болт М10-6gх20.58.019 | |
| 46 | Б***9 | Болт М10-6gх25.58.019 | |
| 47 | Б***9 | Болт М10-6gх30.58.019 | |
| 48 | Б***9 | Болт М12-6gх30.58.019 | |
| 49 | Б***9 | Болт М12-6gх45.58.019 | |
| 50 | В***9 | Винт М10-6gх30.45Н.019 | |
| 51 | Г***9 | Гайка М6-6H.6.019 | |
| 52 | Г***9 | Гайка М8-6H.6.019 | |
| 53 | Г***9 | Гайка М10-6H.6.019 | |
| 54 | Г***9 | Гайка М12-6H.6.019 | |
| 55 | Ш***9 | Шайба С 6.02.019 | |
| 56 | Ш***9 | Шайба С 10.02.019 | |
| 57 | Ш***9 | Шайба С 8.02.019 | |
| 58 | Ш***9 | Шайба С 12.02.019 | |
| 59 | Ш***9 | Шайба С 20.02.019 | |
| 60 | Ш***9 | Шайба С 6.02.019 | |
| 61 | Ш***9 | Шайба 6 65Г.019 | |
| 62 | Ш***9 | Шайба 8 65Г.019 | |
| 63 | Ш***9 | Шайба 10 65Г.019 | |
| 64 | Ш***9 | Шайба 12 65Г.019 | |
| 65 | Ш***9 | Шайба С 14.02.019 | |
| 66 | К***0 | Кольцо DIN 471-50x2,0 | |
| 67 | Ш***9 | Шплинт 5х36.019 | |
| 68 | Ш***9 | Шплинт 4х28.019 | |
| 69 | К***3 | Коуш-ф3 | |
| 70 | З***3 | Зажим-ф3 | |
| 71 | К***0 | Канат3,1-1-С-Н-2160 | |
| 80 | М***0 | Цепь питателя | |
| 110 | М***0 | Поворотное устройство |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
