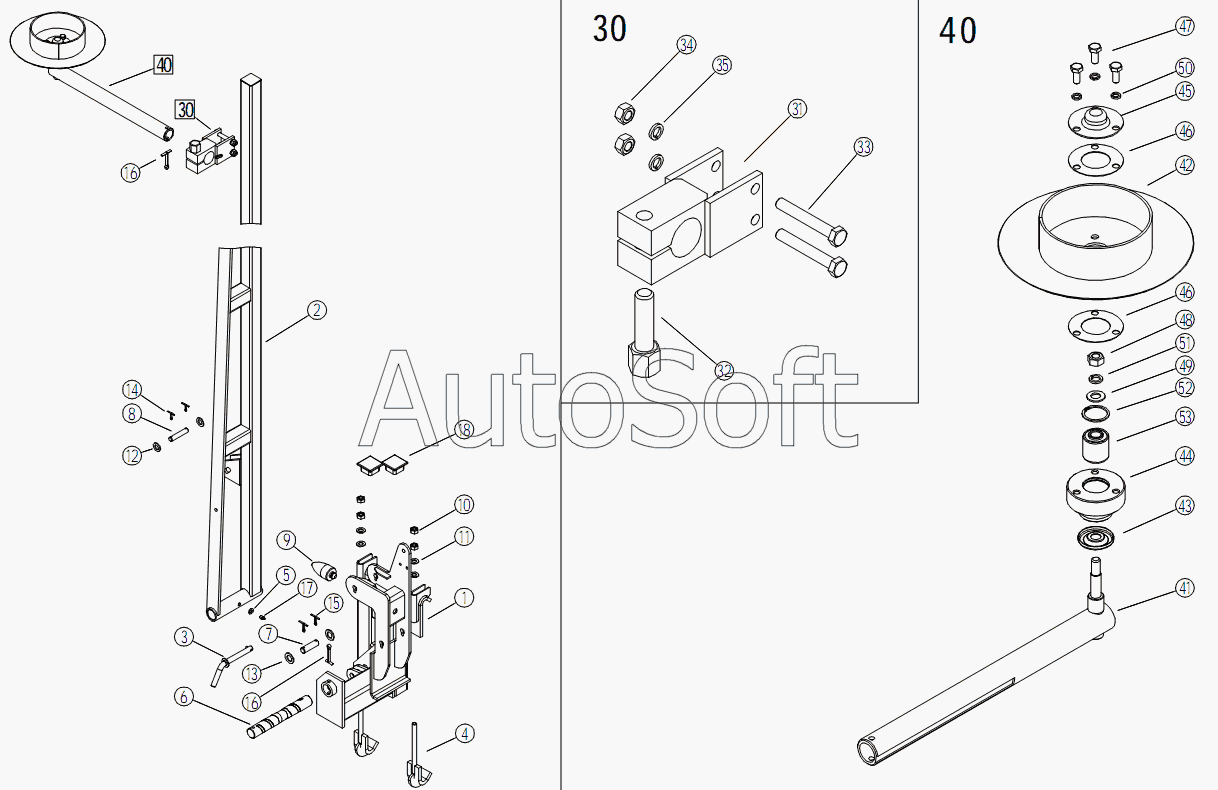

Каталог запасных частей к технике: ЗАО "Техника-сервис" ТС-М-4150А (2011). К-8.57.00.00.000-01 Маркер правый
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
30
30
31
32
33
34
35
40
40
41
42
43
44
45
46
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***1 | Кронштейн правый | |
| 2 | С***1 | Маркер правый | |
| 3 | С***0 | Фиксатор | |
| 4 | С***0 | Зацеп | |
| 5 | С***6 | Шайба | |
| 6 | С***1 | Ось | |
| 7 | С***3 | Ось | |
| 8 | С***4 | Ось | |
| 9 | С***1 | Буфер (2101 2912622) | |
| 10 | Г***9 | Гайка М14-6Н.8.019 | |
| 11 | Ш***9 | Шайба С 14.02.019 | |
| 12 | Ш***9 | Шайба С 16.02.019 | |
| 13 | Ш***9 | Шайба С 20.02.019 | |
| 14 | Ш***9 | Шплинт 4x28.019 | |
| 15 | Ш***9 | Шплинт 5x36.019 | |
| 16 | Ш***9 | Шплинт 8x63.019 | |
| 17 | М***6 | Масленка 1.2.Ц6 | |
| 18 | З***0 | Заглушка квадратная 60 | |
| 30 | С***0 | Фиксатор | |
| 31 | С***0 | Кронштейн | |
| 32 | С***1 | Винт | |
| 33 | Б***8 | Болт M12-6gx90.58 | |
| 34 | Г***9 | Гайка М12-6Н.6.019 | |
| 35 | Ш***9 | Шайба 12 65Г.019 | |
| 40 | С***1 | Диск правый | |
| 41 | С***0 | Стойка | |
| 42 | С***0 | Диск | |
| 43 | С***1 | Крышка | |
| 44 | С***1 | Ступица | |
| 45 | С***А | Крышка | |
| 46 | С***А | Прокладка | |
| 47 | Б***9 | Болт M10-6gx25.58.019 | |
| 48 | Г***9 | Гайка М14-6Н.6.019 | |
| 49 | Ш***9 | Шайба С 14.02.019 | |
| 50 | Ш***9 | Шайба 10 65Г.019 | |
| 51 | Ш***9 | Шайба 14 65Г.019 | |
| 52 | К***2 | Кольцо DIN 472-40x1.75 DIN 472 | |
| 53 | 5***2 | Подшипник 5203KYY2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
