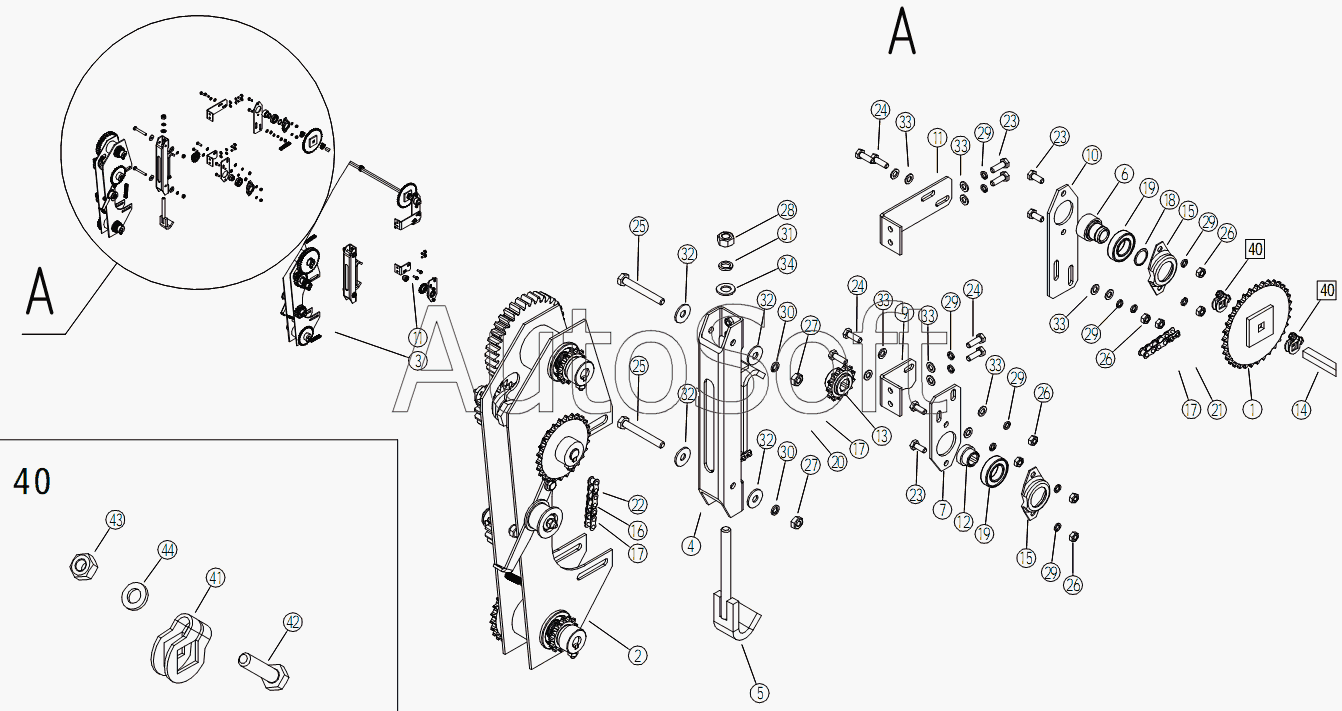

Каталог запасных частей к технике: ЗАО "Техника-сервис" ТС-М-4150А (2011). СМ-8.13.05.00.000 Привод туков
30
30
21
22
23
23
23
24
24
24
25
25
26
26
26
26
27
27
28
29
29
29
29
29
29
20
31
32
32
32
32
33
33
33
33
33
33
34
40
40
40
41
42
43
44
11
11
2
3
4
5
6
7
9
10
1
12
13
14
15
15
16
17
17
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Звездочка 12,7-34-12 | |
| 2 | С***0 | Редуктор туков | |
| 3 | С***1 | Редуктор туков | |
| 4 | С***0 | Кронштейн редуктора | |
| 5 | С***0 | Прижим | |
| 6 | П***0 | Втулка подшипника | |
| 7 | С***1 | Опора подшипника | |
| 8 | С***2 | Опора подшипника | |
| 9 | С***3 | Кронштейн | |
| 10 | С***1 | Кронштейн | |
| 11 | С***4 | Кронштейн | |
| 12 | С***1 | Втулка | |
| 13 | С***1 | Звездочка 12.7-13-16 | |
| 14 | С***2 | Вал | |
| 15 | С***2 | Корпус подшипника | |
| 16 | П***2 | Звено П-ПР-12.7-1820-2 | |
| 17 | С***2 | Звено С-ПР-12.7-1820-2 | |
| 18 | К***2 | Кольцо DIN 471-25x1.2 | |
| 19 | 1***5 | Подшипник 180105 | |
| 20 | П***2 | Цепь ПР-12.7-1820-2 | |
| 21 | П***2 | Цепь ПР-12.7-1820-2 | |
| 22 | П***2 | Цепь ПР-12.7-1820-2 | |
| 23 | Б***9 | Болт M8-6gx20.58.019 | |
| 24 | Б***9 | Болт M8-6gx25.58.019 | |
| 25 | Б***9 | Болт M10-6gx80.58.019 | |
| 26 | Г***9 | Гайка М8-6Н.6.019 | |
| 27 | Г***9 | Гайка М10-6Н.6.019 | |
| 28 | Г***9 | Гайка М14-6Н.6.019 | |
| 29 | Ш***9 | Шайба 8 65Г.019 | |
| 30 | Ш***9 | Шайба 10 65Г.019 | |
| 31 | Ш***9 | Шайба 14 65Г.019 | |
| 32 | Ш***9 | Шайба С 10.02.019 | |
| 33 | Ш***9 | Шайба С 8.02.019 | |
| 34 | Ш***9 | Шайба С 14.02.019 | |
| 40 | П***0 | Хомут | |
| 41 | П***1 | Хомут | |
| 42 | Б***9 | Болт M6-6gx25.58.019 | |
| 43 | Г***9 | Гайка М6-6Н.6.019 | |
| 44 | Ш***9 | Шайба С 6.02.019 |
