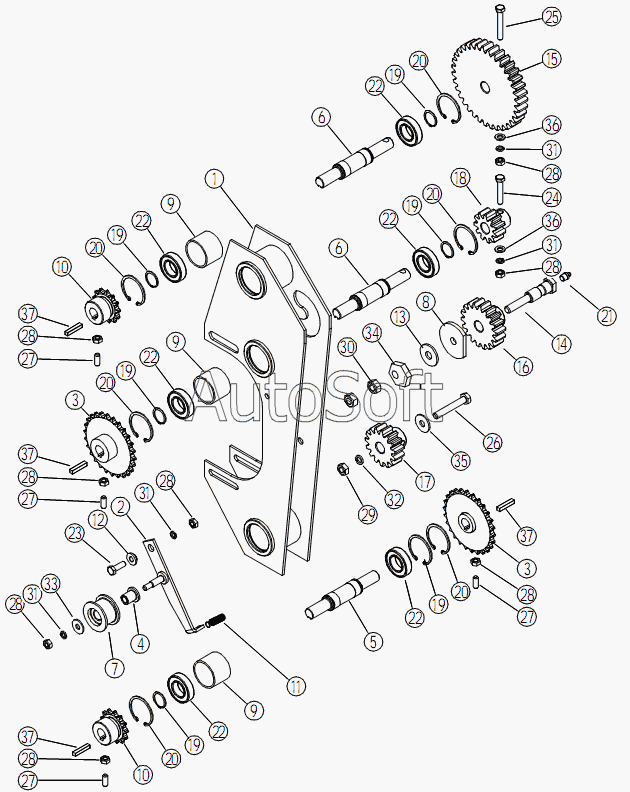

Каталог запасных частей к технике: ЗАО "Техника-сервис" ТС-М-4150А (2011). Н-8.13.05.01.000-01 Редуктор туков
29
20
20
20
20
20
20
21
22
22
22
22
22
22
23
24
25
26
27
27
27
27
28
28
28
28
28
28
28
28
19
19
19
19
19
19
30
31
31
31
31
32
33
34
35
36
36
37
37
37
37
10
10
2
3
3
4
5
6
6
7
8
9
9
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***1 | Корпус редуктора | |
| 2 | П***1 | Рычаг | |
| 3 | П***0 | Звездочка Z=26 | |
| 4 | П***1 | Втулка ролика | |
| 5 | П***1 | Вал звездочек | |
| 6 | П***2 | Вал | |
| 7 | П***3 | Ролик | |
| 8 | П***4 | Втулка | |
| 9 | П***1 | Втулка | |
| 10 | С***1 | Звездочка 12.7-13-18 | |
| 11 | С***2 | Пружина | |
| 12 | С***3 | Втулка | |
| 13 | С***1 | Шайба | |
| 14 | С***3 | Ось | |
| 15 | С***4 | Шестерня Z=35 | |
| 16 | С***5 | Шестерня Z=18 | |
| 17 | С***6 | Шестерня Z=15 | |
| 18 | С***7 | Шестерня Z=11 | |
| 19 | К***2 | Кольцо DIN 471-25x1.2 | |
| 20 | К***5 | Кольцо DIN 472-47x1.75 | |
| 21 | М***6 | Масленка 1.2.Ц6 | |
| 22 | П***5 | Подшипник 180105 | |
| 23 | Б***9 | Болт M8-6gx25.58.019 | |
| 24 | Б***9 | Болт M8-6gx45.58.019 | |
| 25 | Б***9 | Болт M8-6gx55.58.019 | |
| 26 | Б***9 | Болт M10-6gx65.58.019 | |
| 27 | В***9 | Винт M8-6gx20.22H.019 | |
| 28 | Г***9 | Гайка М8-6Н.6.019 | |
| 29 | Г***9 | Гайка М10-6Н.6.019 | |
| 30 | Г***9 | Гайка М12-6Н.6.019 | |
| 31 | Ш***9 | Шайба 8 65Г.019 | |
| 32 | Ш***9 | Шайба 10 65Г.019 | |
| 33 | Ш***9 | Шайба С 8.02.019 | |
| 34 | Ш***9 | Шайба С 10.02.019 | |
| 35 | Ш***9 | Шайба С 12.02.019 | |
| 36 | Ш***9 | Шайба С 8.02.019 | |
| 37 | Ш***2 | Шпонка 2-6x6x32 |
