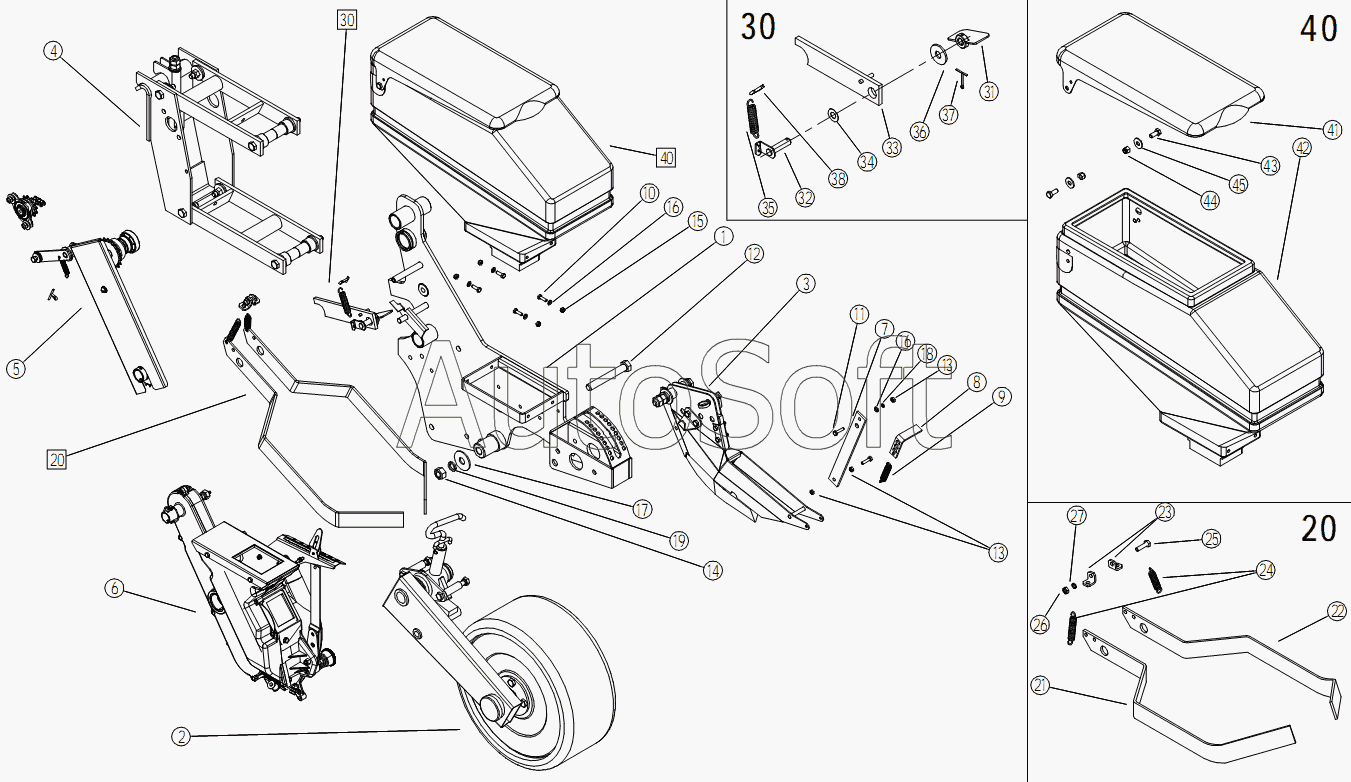

Каталог запасных частей к технике: ЗАО "Техника-сервис" ТС-М-4150А (2011). СК-8.15.00.00.000 Секция
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
30
30
31
32
33
34
35
36
37
38
40
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Остов | |
| 2 | С***0 | Устройство прикатывающее | |
| 3 | С***0 | Сошник | |
| 4 | С***0 | Параллелограмм | |
| 5 | С***0 | Передача промежуточная | |
| 6 | С***0 | Аппарат Высевающий | |
| 7 | С***1 | Кронштейн | |
| 8 | С***1 | Кронштейн | |
| 9 | С***1 | Пружина | |
| 10 | Б***9 | Болт M6-6gx20.58.019 | |
| 11 | Б***9 | Болт M6-6gx25.58.019 | |
| 12 | Б***9 | Болт M16-6gx120.58.019 | |
| 13 | Г***9 | Гайка М6-6Н.6.019 | |
| 14 | Г***9 | Гайка М16-6Н.6.019 | |
| 15 | Г***9 | Гайка М6-5.019 | |
| 16 | Ш***9 | Шайба С 6.02.019 | |
| 17 | Ш***9 | Шайба С 16.02.019 | |
| 18 | Ш***9 | Шайба 6 65Г.019 | |
| 19 | Ш***9 | Шайба 16 65Г.019 | |
| 20 | С***0 | Загортач | |
| 21 | С***1 | Загортач левый | |
| 22 | С***2 | Загортач правый | |
| 23 | С***3 | Уголок | |
| 24 | С***1 | Пружина | |
| 25 | Б***9 | Болт M8-6gx30.58.019 | |
| 26 | Г***9 | Гайка М8-6Н.6.019 | |
| 27 | Ш***9 | Шайба 8 65Г.019 | |
| 30 | С***0 | Фиксатор | |
| 31 | С***0 | Ручка | |
| 32 | С***0 | Ось | |
| 33 | С***0 | Упор | |
| 34 | С***3 | Шайба | |
| 35 | С***1 | Пружина | |
| 36 | Ш***9 | Шайба С 12.02.019 | |
| 37 | Ш***9 | Шплинт 3.2x36.019 | |
| 38 | Ш***9 | Шплинт 5x25.019 | |
| 40 | С***0 | Бункер семян | |
| 41 | С***0 | Крышка | |
| 42 | С***1 | Бункер семян | |
| 43 | Б***9 | Болт M8-6gx20.58.019 | |
| 44 | Г***9 | Гайка М8-5.019 | |
| 45 | Ш***9 | Шайба С 8.02.019 |
