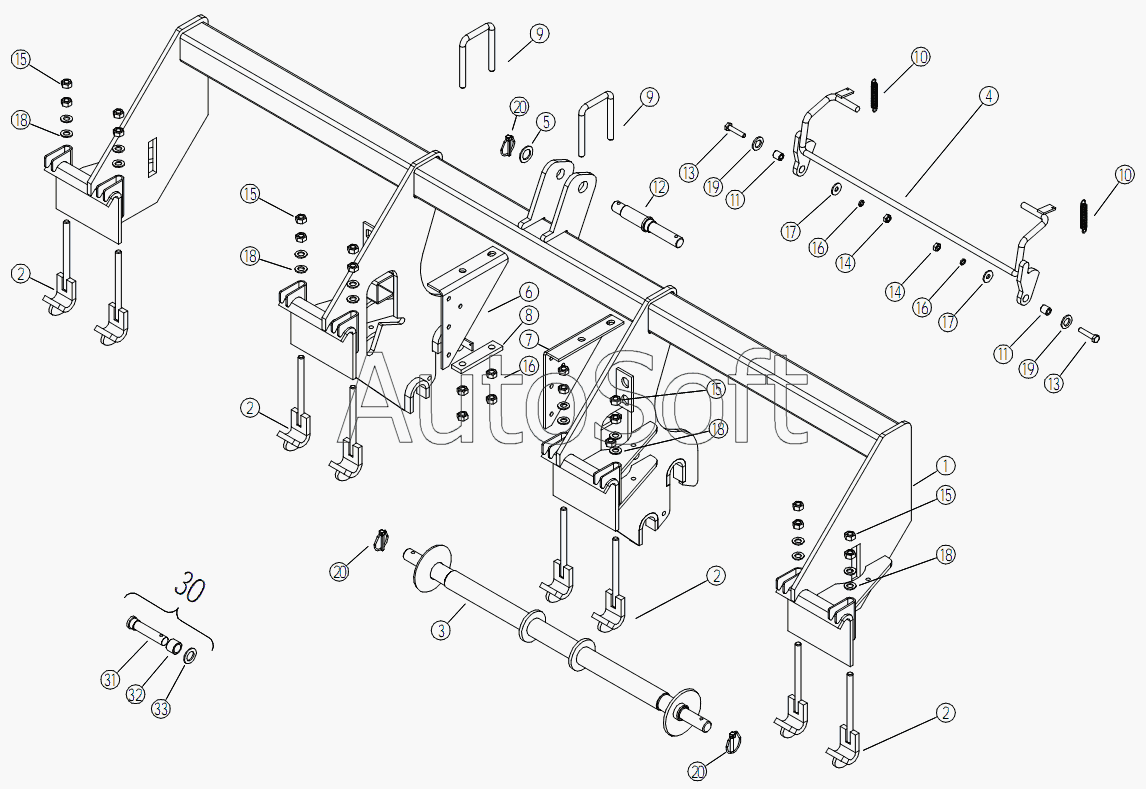

Каталог запасных частей к технике: ЗАО "Техника-сервис" ТС-М-4150А (2011). СК-8.03.00.00.000 Сцепка
13
13
33
32
31
30
20
20
20
19
19
18
18
18
18
17
17
16
16
16
15
15
15
15
14
14
1
12
11
11
10
10
9
9
8
7
6
5
4
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Рама сцепки | |
| 2 | С***0 | Зацеп | |
| 3 | С***1 | Поперечина 28 | |
| 4 | С***0 | Фиксатор | |
| 5 | С***1 | Шайба | |
| 6 | С***2 | Кронштейн | |
| 7 | С***1 | Кронштейн | |
| 8 | С***1 | Накладка | |
| 9 | С***1 | Хомут | |
| 10 | С***2 | Пружина | |
| 11 | С***3 | Втулка | |
| 12 | С***А | Ось | |
| 13 | Б***9 | Болт M10-6gx50.58.019 | |
| 14 | Г***9 | Гайка М10-6Н.6.019 | |
| 15 | Г***9 | Гайка М14-6Н.8.019 | |
| 16 | Ш***9 | Шайба 10 65Г.019 | |
| 17 | Ш***9 | Шайба С 10.02.019 | |
| 18 | Ш***9 | Шайба С 14.02.019 | |
| 19 | Ш***9 | Шайба С 18.02.019 | |
| 20 | Ф***3 | Фиксатор пружинный ф7,5х43 | |
| 30 | С***0 | Ось сцепки С22 | |
| 31 | С***1 | Ось | |
| 32 | С***1 | Втулка | |
| 33 | Ш***9 | Шайба С.22.02.3.019 |
