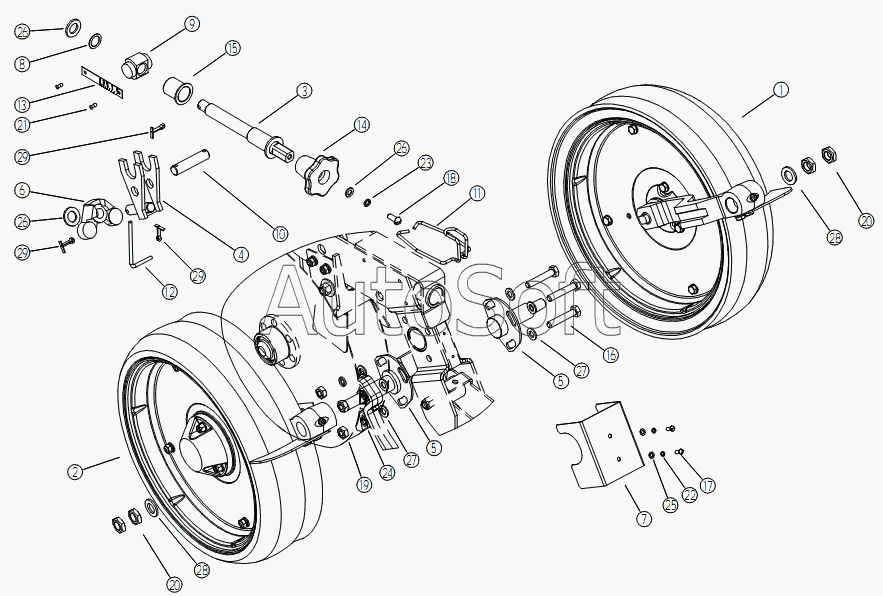

Каталог запасных частей к технике: ЗАО "Техника-сервис" ТC-М-8000А (2011). СН-8.15.03.00.000 Механизм опорных колес
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
26
26
27
27
28
28
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Колесо опорное правое | |
| 2 | С***0 | Колесо опорное левое | |
| 3 | С***0 | Винт | |
| 4 | С***0 | Вилка | |
| 5 | С***0 | Полуось | |
| 6 | С***2 | Балансир | |
| 7 | С***1 | Крышка | |
| 8 | С***6 | Шайба | |
| 9 | С***1 | Гайка | |
| 10 | С***2 | Ось | |
| 11 | С***4 | Фиксатор | |
| 12 | С***5 | Стрелка | |
| 13 | С***1 | Табличка глубины | |
| 14 | С***2 | Ручка | |
| 15 | Н***0 | Втулка | |
| 16 | Б***9 | Болт М10-6gх60.88.019 | |
| 17 | В***9 | Винт А.М5-6gx14.58.019 | |
| 18 | В***9 | Винт А.М8-6gx20.58.019 | |
| 19 | Г***9 | Гайка М10-6H.8.019 | |
| 20 | Г***9 | Гайка М16х1,5-6H.6.019 | |
| 21 | З***1 | Заклепка вытяжная 4х16.31 | |
| 22 | Ш***9 | Шайба 5 65Г.019 | |
| 23 | Ш***9 | Шайба 8 65Г.019 | |
| 24 | Ш***9 | Шайба 10 65Г.019 | |
| 25 | Ш***9 | Шайба С 5.02.019 | |
| 26 | Ш***9 | Шайба С 8.02.019 | |
| 27 | Ш***9 | Шайба С 10.02.019 | |
| 28 | Ш***9 | Шайба С 16.02.019 | |
| 29 | Ш***9 | Шплинт 5х25.019 |
