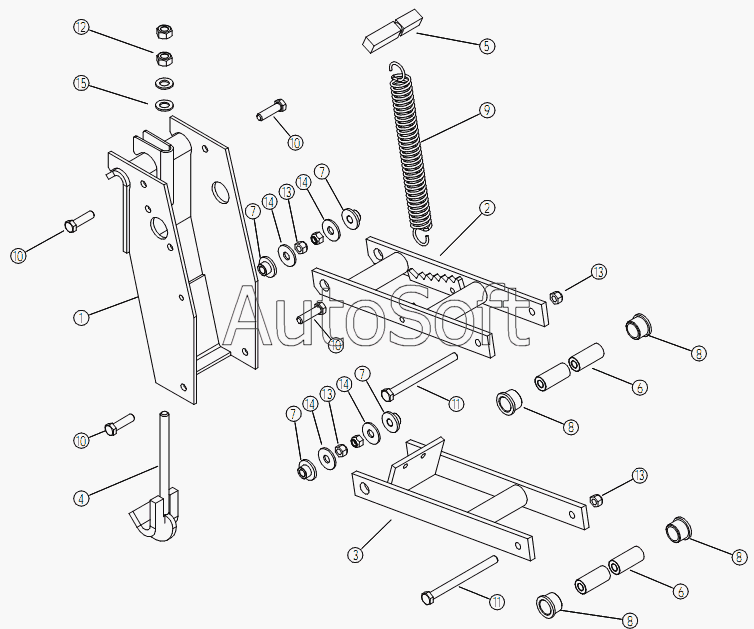

Каталог запасных частей к технике: ЗАО "Техника-сервис" ТC-М-8000А (2011). СН-8.15.04.00.000 Параллелограмм
1
2
3
4
5
6
6
7
7
7
7
8
8
8
8
9
10
10
10
10
11
11
12
13
13
13
13
14
14
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Кронштейн | |
| 2 | С***0 | Рамка верхняя | |
| 3 | С***0 | Рамка нижняя | |
| 4 | С***0 | Зацеп | |
| 5 | С***2 | Опора | |
| 6 | С***1 | Втулка распорная | |
| 7 | С***2 | Втулка | |
| 8 | С***3 | Втулка | |
| 9 | С***5 | Пружина | |
| 10 | Б***9 | Болт М12х1,25-6gх45.88.019 | |
| 11 | Б***9 | Болт М12х1,25-6gх150.88.019 | |
| 12 | Г***9 | Гайка М14-6H.8.019 | |
| 13 | Г***9 | Гайка М12х1,25-6Н.8.019 | |
| 14 | Ш***9 | Шайба С 12.02.019 | |
| 15 | Ш***9 | Шайба С 14.02.019 |
