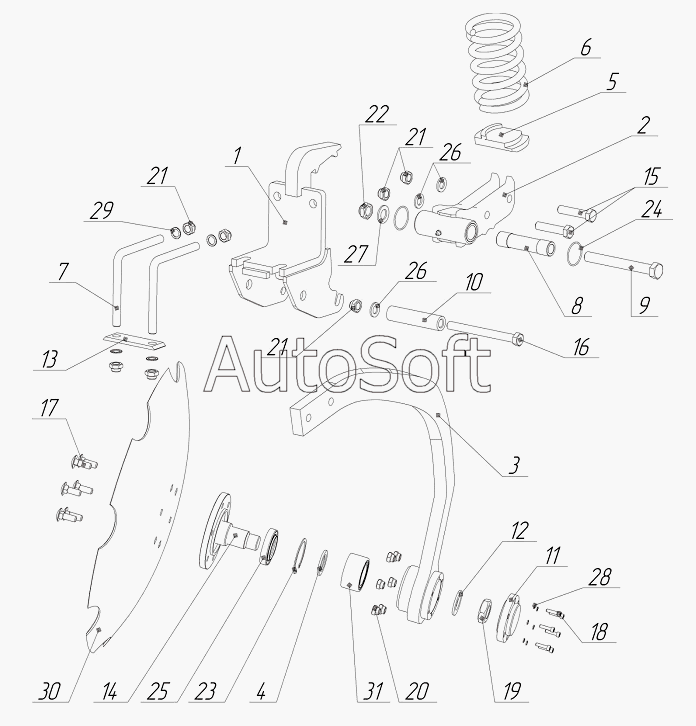

Каталог запасных частей к технике: TIGARBO АДС-6 (2010). 83246.02.01.000 Стойка в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Держатель | |
| 2 | 8***0 | Маятник | |
| 3 | 8***0 | Стойка | |
| 4 | 8***1 | Втулка | |
| 5 | 8***2 | Подложка | |
| 6 | 8***3 | Пружина сжатия | |
| 7 | 8***4 | Стремянка | |
| 8 | 8***5 | Ось | |
| 9 | 8***6 | Болт | |
| 10 | 8***7 | Втулка | |
| 11 | 8***8 | Крышка | |
| 12 | 8***9 | Шайба | |
| 13 | 8***1 | Планка | |
| 14 | 8***2 | Вал | |
| 15 | Б***6 | Болт М16х1,5-6gх75.129.106 | |
| 16 | Б***6 | Болт М16х1,5-6gх170.109.106 | |
| 17 | Б***6 | Болт М12-6gx35.109.106 | |
| 18 | В***8 | Винт М6-6gх25.88 | |
| 19 | Г***6 | Гайка М30x2-6H.8.106 | |
| 20 | Г***F | Гайка М12-6Н.8.NF | |
| 21 | Г***F | Гайка М16х1,5-6Н.10.NF | |
| 22 | Г***F | Гайка М20х1,5-6Н.10.NF | |
| 23 | К***Г | Кольцо B72.65Г | |
| 24 | К***3 | Кольцо 046-050-25-1-3 | |
| 25 | R***7 | Кассетное уплотнение RWDR Kassette 48-75-14/17 | |
| 26 | Ш***6 | Шайба 16.01.106 | |
| 27 | Ш***6 | Шайба 20.01.106 | |
| 28 | Ш***6 | Шайба 6 65Г.106 | |
| 29 | Ш***6 | Шайба 16.65Г.016 | |
| 30 | Д***й | Диск полусферический | |
| 31 | 2***0 | Подшипник 6-256908Е2С17 |
