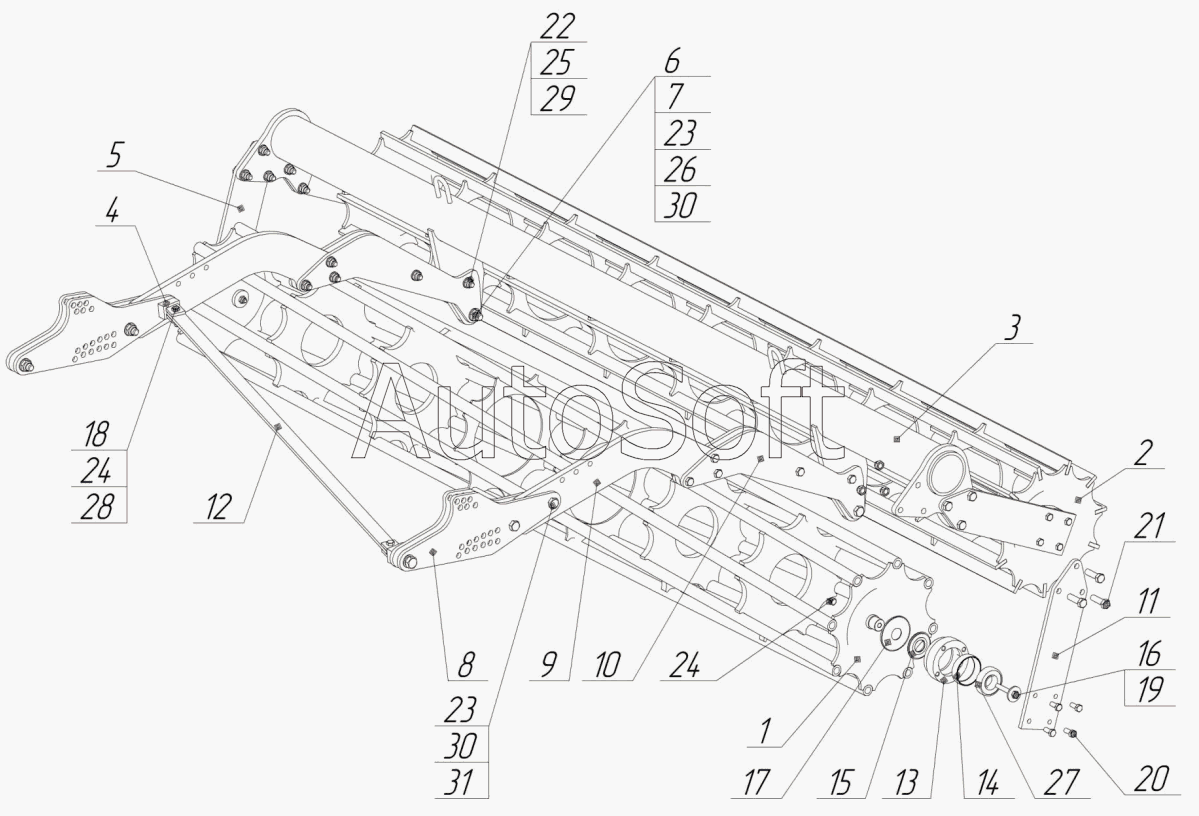

Каталог запасных частей к технике: TIGARBO АДС-6 (2010). 83246.05.00.000-01 Каток прикатывающий
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Каток | |
| 2 | 8***0 | Каток | |
| 3 | 8***1 | Рама | |
| 4 | 8***0 | Кронштейн распорки | |
| 5 | 8***0 | Кронштейн | |
| 6 | 8***1 | Втулка | |
| 7 | 8***2 | Втулка | |
| 8 | 8***1 | Кронштейн регулировочный | |
| 9 | 8***2 | Кронштейн | |
| 10 | 8***3 | Кронштейн | |
| 11 | 8***4 | Кронштейн | |
| 12 | 8***5 | Распорка | |
| 13 | 8***6 | Корпус подшипника | |
| 14 | 8***7 | Кольцо подшипника сферическое | |
| 15 | 8***8 | Шайба фигурная | |
| 16 | 8***9 | Шайба прижимная | |
| 17 | 8***0 | Пыльник | |
| 18 | Б***6 | Болт М12-6gх50.109.106 | |
| 19 | Б***6 | Болт М12-6gх80.88.106 | |
| 20 | Б***6 | Болт М12х1.25-6gх30.109.40Х.106 | |
| 21 | Б***6 | Болт М16-6gх55.109.106 | |
| 22 | Б***6 | Болт М16-6gх70.88.106 | |
| 23 | Б***6 | Болт М20-6gх75.109.106 | |
| 24 | Г***F | Гайка М12-6Н.8.NF | |
| 25 | Г***F | Гайка М16-6Н.8.NF | |
| 26 | Г***F | Гайка М20-6Н.8.NF | |
| 27 | 1***7 | Подшипник 180307 | |
| 28 | Ш***6 | Шайба 12.01.106 | |
| 29 | Ш***6 | Шайба 16.01.106 | |
| 30 | Ш***6 | Шайба 20.01.106 | |
| 31 | Ш***6 | Шайба 20 65Г.106 |
