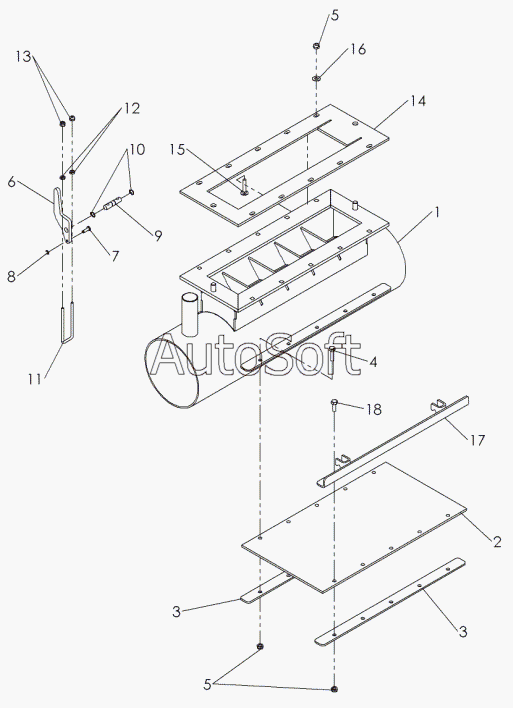

Каталог запасных частей к технике: Amity-5250 (2012). ASSY - SINGLE AIRSTREAM
10
18
17
16
15
14
13
12
11
1
9
8
7
6
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | WLDMT-SINGLE STREAM TUBE 6 | |
| 2 | 6***8 | RUBBER-CLEANOUT DOOR | |
| 3 | 6***9 | PLATE-CLEANOUT RETAINER | |
| 4 | 6***7 | BOLT-HEX: SS .25 X 1.00 NC | |
| 5 | 1***9 | NUT-NYLOCK | |
| 6 | 6***0 | PLATE-METER CLAMP HANDLE | |
| 7 | 6***7 | PIN-METER | |
| 8 | 6***8 | E-CLIP .188 SS | |
| 9 | 6***9 | SHAFT-METER LATCH | |
| 10 | 6***9 | RING-RETAINING .375 SS | |
| 11 | 6***5 | U-BOLT-SS: .188 X 3.25 X .875 X 3.25 | |
| 12 | 6***8 | NUT-HEX: SS 10-24 | |
| 13 | 6***2 | Гайка самоконтрящаяся10 | |
| 14 | 6***2 | GASKET-SEEDBOX | |
| 15 | 6***3 | BOLT-CRG: SS .25 X 1.25 NC | |
| 16 | 6***5 | WASHER-FLAT: SS .25 | |
| 17 | 6***6 | WLDMT-ANGLE LATCH | |
| 18 | 1***0 | BOLT-HEX: SS .25 X .75 NC | |
| 19 | 6***4 | SEALANT-PROGLAZE |
