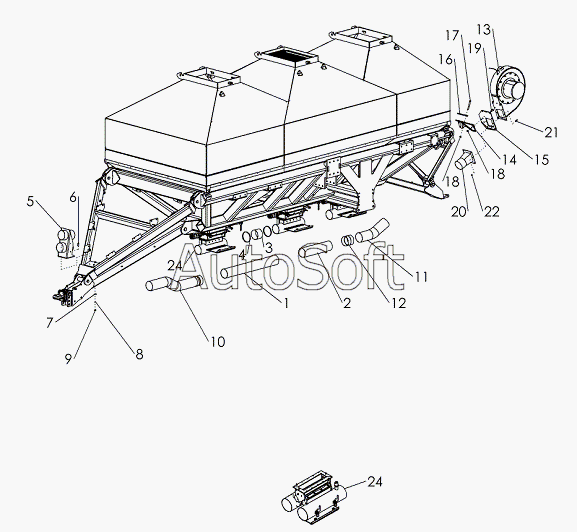

Каталог запасных частей к технике: Amity-5250 (2012). ASSY - DUAL FAN TOW BEHIND
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | TUBE-SS LONG 6 | |
| 2 | 3***3 | TUBE-SS SHORT 6 | |
| 3 | 3***1 | SLEEVE STRAIGHT RUBBER | |
| 4 | 6***1 | CLAMP-HOSE: №104 4.13 -7.00 | |
| 5 | 3***4 | WLDMT-6 DUAL BULKHEAD | |
| 6 | 1***7 | BOLT-HEX | |
| 7 | 1***3 | WASHER-FLAT: .50 ZP | |
| 8 | 1***1 | WASHER-LOCK | |
| 9 | 1***7 | NUT-HEX | |
| 10 | 3***2 | HOSE-KANAFLEX 100 URD 6.00 X 9FT | |
| 11 | 3***3 | HOSE-KANAFLEX 100 URD 6.00 X 4FT | |
| 12 | 3***5 | CLAMP-6 SPIRAL | |
| 13 | 3***2 | ASSY-BLOWER REM RT176CW | |
| 14 | 3***4 | WLDMT-FAN MOUNT TOW BEHIND | |
| 15 | 3***3 | WLDMT-FAN MOUNT | |
| 16 | 3***0 | PLATE-FAN MOUNT BOLTING | |
| 17 | 1***4 | BOLT-HEX | |
| 18 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 19 | 1***7 | BOLT-HEX | |
| 20 | 3***1 | WLDMT-FAN TRANSITION | |
| 21 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 22 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 24 | 3***8 | ASSY-BAFFLE 6 DUAL CHUTE |
