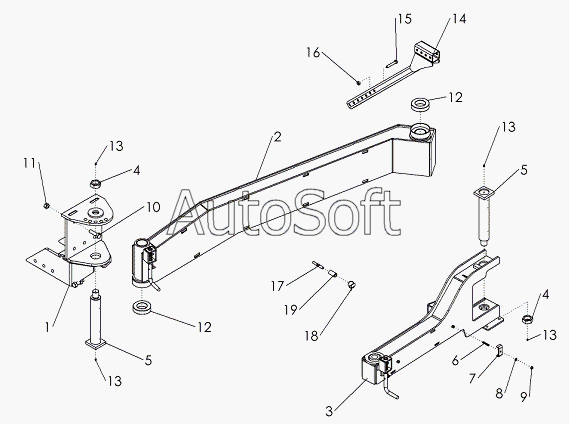

Каталог запасных частей к технике: Amity-5250 (2012). ASSY - AUGER MOUNTING COMPONENTS
10
19
18
17
16
15
14
13
13
13
13
12
12
11
1
9
8
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | WLDMT-AUGER MOUNT 5250 | |
| 2 | 3***6 | ASSY-INNER AUGER ARM 5250 | |
| 3 | 3***5 | ASSY-OUTER AUGER ARM 5250 | |
| 4 | 3***4 | NUT-JAM: 1.50 NF NYLOCK GR2 ZP | |
| 5 | 3***4 | WLDMT-KING PIN ZP | |
| 6 | 3***5 | STUD | |
| 7 | 5***4 | CLAMP .50 ZP | |
| 8 | 1***6 | WASHER-LOCK: .38 ZP | |
| 9 | 1***6 | NUT-HEX: .38 NC GR2 ZP | |
| 10 | 1***8 | BOLT-HEX: .75 X2.50 NC GR5 ZP | |
| 11 | 1***0 | NUT-TOPLOCK | |
| 12 | 3***7 | BEARING-THRUST: TIMKIN T251 | |
| 13 | 1***8 | ZERK-GREASE | |
| 14 | 3***0 | WLDMT-UPPER MOUNT | |
| 15 | 1***1 | BOLT-HEX: .50 X 3.00 NC GR5 ZP | |
| 16 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 17 | 3***6 | STUD-.50-13 X 3.50 BLACK THREADED | |
| 18 | 3***7 | BUMPER-RUBBER 1.250 X .75 X 1/2-13 | |
| 19 | 3***2 | TUBE-SPACER 1.00 1.875 ZP |
