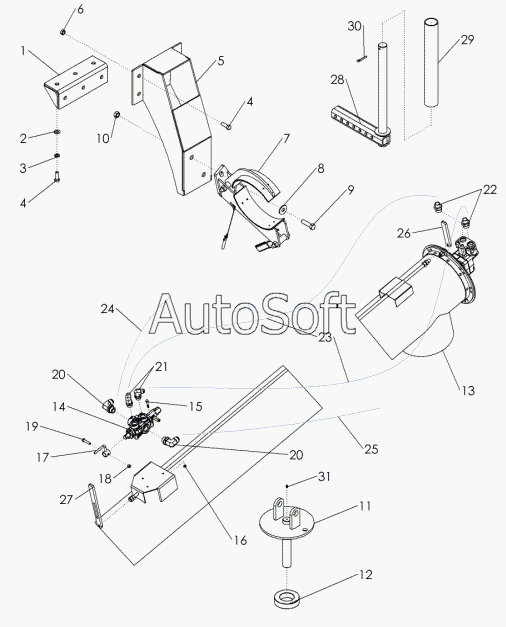

Каталог запасных частей к технике: Amity-5250 (2012). ASSY - AUGER AND HYDRAULICS
16
31
30
29
28
27
26
25
24
23
22
21
20
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | WLDMT-LOWER AUGER CLAMP GUSSET | |
| 2 | 1***4 | WASHER-FLAT | |
| 3 | 1***1 | WASHER-LOCK | |
| 4 | 1***7 | BOLT-HEX | |
| 5 | 3***6 | WLDMT-LOWER AUGER CLAMP BRACKET | |
| 6 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 7 | 6***5 | ASSY-CLAMP 10 | |
| 8 | 1***4 | WASHER-FLAT: .63 ZP | |
| 9 | 1***6 | BOLT-HEX: .63 X 2.25 NC GR5 ZP | |
| 10 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 11 | 3***2 | WLDMT-AUGER PIVOT | |
| 12 | 3***7 | BEARING-THRUST: TIMKIN T251 | |
| 13 | 3***2 | ASSY-AUGER POLY 10 25FT W/HOPPER | |
| 14 | 6***5 | VALVE-CONTROL 4WAY PAINTED | |
| 15 | 1***0 | BOLT-HEX: .25 X 1.50 NC GR5 | |
| 16 | 1***6 | NUT-TOPLOCK | |
| 17 | 6***7 | HANDLE AUGER VALVE ZP | |
| 18 | 1***0 | NUT-TOPLOCK: .31 NC GR5 ZP | |
| 19 | 1***4 | BOLT-HEX: .31 X 1.50 NC GR5 ZP | |
| 20 | 6***0 | FTG-ELBOW: 12MB-12MJ-90 | |
| 21 | 6***1 | FTG-ELBOW: 10MB-8MJ-90 | |
| 22 | 5***5 | FTG-ADAPTER: 10MB-8MJ | |
| 23 | 3***6 | HOSE: .50 X 240 8FJX-8JFX-90 | |
| 24 | 3***0 | HOSE: .50 X 394 12FJX-12FJX | |
| 25 | 3***1 | HOSE: .50 X 394 12FJX-12FJX-90 | |
| 26 | 6***3 | TOP HANDLE | |
| 27 | 6***2 | BOTTOM HANDLE | |
| 28 | 3***4 | WLDMT-UPPER ADJ ARM | |
| 29 | 3***2 | PIPE: ABS BLACK, 1.50 SCH40 X 17.5 | |
| 30 | 1***4 | PIN-COTTER: .25 X 2.00 ZP | |
| 31 | 1***7 | ZERK-GREASE: .25 UNF 90 DEG |
