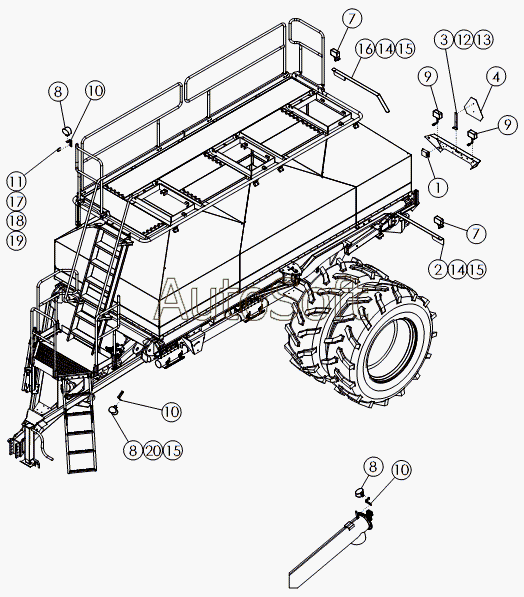

Каталог запасных частей к технике: Amity-5250 (2012). ASSY - SAFETY LIGHTS
13
20
19
18
17
16
15
15
15
14
14
1
12
11
10
10
10
9
9
8
8
8
7
7
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | MODULE-INTERFACE | |
| 2 | 3***1 | PLATE HAZARD ARM LH | |
| 3 | 3***4 | PLATE-SMV MOUNT | |
| 4 | 6***9 | SIGN-SMV | |
| 5 | 1***5 | BOLT-HEX: .25 X .75 NC GR5 ZP | |
| 6 | 1***6 | NUT-TOPLOCK | |
| 7 | 6***4 | LAMP-AMBER FLASHING | |
| 8 | 3***8 | LIGHT-FLOOD OVAL 38 WATT | |
| 9 | 6***3 | LAMP-RED TAIL | |
| 10 | 3***9 | SHEET-WORK LIGHT BRACKET | |
| 11 | 4***6 | U-BOLT: RND .31 X 1.50 X 2.19 ZP | |
| 12 | 0***5 | BOLT-HEX: .19 X .75 NC GR5 ZP | |
| 13 | 1***1 | NUT-K-LOCK: №10-24NC GR2 ZP | |
| 14 | 1***6 | BOLT-HEX: .50 X 1.00 NC GR5 ZP | |
| 15 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 16 | 3***2 | PLATE-HAZARD ARM RH | |
| 17 | 1***5 | NUT-HEX: .31 CN GR2 ZP | |
| 18 | 1***3 | WASHER-FLAT: .31 ZP | |
| 19 | 1***5 | WASHER-LOCK: .31 ZP | |
| 20 | 1***6 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | |
| 21 | 3***6 | BOLT-J: .50-13 X 3.00 THL 6 OVAL | |
| 22 | 3***7 | HARNESS-LIGHT EXTENSION 5250 | |
| 23 | 6***3 | CLIP-WIRE HARNESS | |
| 24 | 6***3 | CLAMP-ADHESIVE BACKED CABLE |
