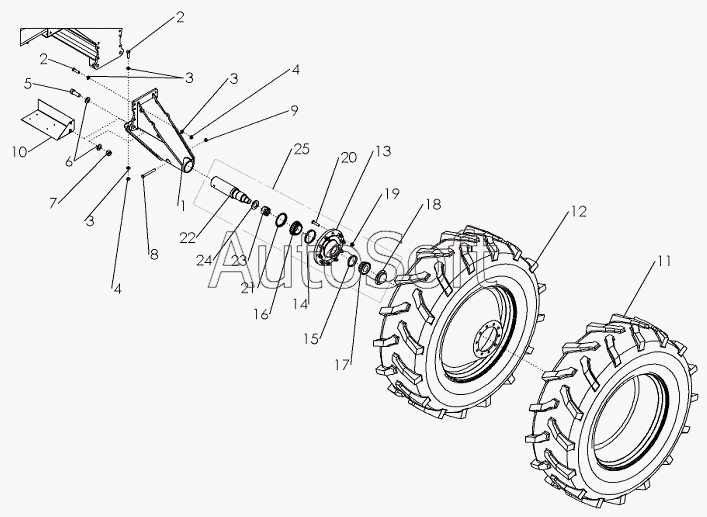

Каталог запасных частей к технике: Amity-5250 (2012). ASSY - AXLE HUB AND SPINDLE
1
2
2
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | WLDMT-OUTER AXLE | |
| 2 | 6***5 | BOLT-HEX: .75 X 2.75 NC GR8 YZP | |
| 3 | 3***2 | WASHER-FLAT: SAE .75 GR8 YZP | |
| 4 | 6***1 | NUT-HEX: .75 NC GR8 YZP | |
| 5 | 3***0 | BOLT-HEX: 1.25 X 3.50 NC GR8 YZP | |
| 6 | 6***9 | WASHER-FLAT: SAE 1.25 GR8 YZP | |
| 7 | 3***1 | NUT-HEX: 1.25 NC GR8 YZP | |
| 8 | 1***8 | BOLT-HEX: .75 X 6.50 NC GR5 ZP | |
| 9 | 1***0 | NUT-TOPLOCK | |
| 10 | 3***1 | PLATE-TOOLBOX MOUNT | |
| 11 | 3***0 | ASSY-TIRE/WHEEL 620/70R42 RH-16 OS | |
| 12 | 3***1 | ASSY-TIRE/WHEEL 620/70R42 LH-16 OS | |
| 13 | 3***4 | HUB-5250 | |
| 14 | 7***7 | CUP-INNER | |
| 15 | 7***8 | CUP-OUTER | |
| 16 | 7***9 | CONE-INNER | |
| 17 | 7***0 | CONE-OUTER | |
| 18 | 7***1 | CAP-HUB | |
| 19 | 3***9 | NUT-FLANGE LUG .875 NF | |
| 20 | 3***6 | STUD-WHEEL .875 X 3.41 GR8 NF | |
| 21 | 7***2 | SEAL-10 BOLT HUB | |
| 22 | 3***6 | SPINDLE-4.50 HR C 1045 | |
| 23 | 3***3 | NUT-HEX: 2.00 NF NP | |
| 24 | 3***4 | WASHER-FLAT: 4.00 X 2.03 | |
| 25 | 3***9 | ASSY-HUB/SPINDLE 5250 |
