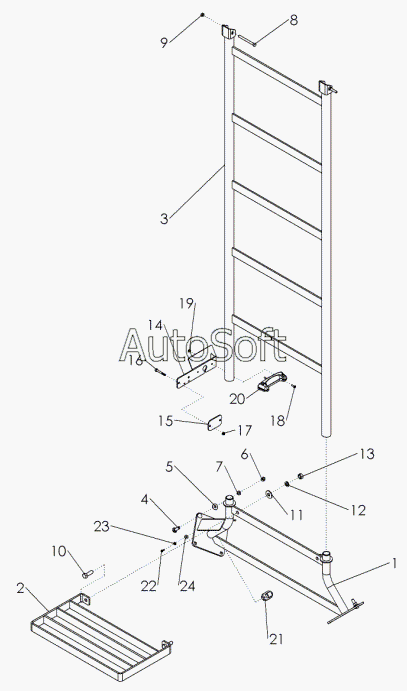

Каталог запасных частей к технике: Amity-5250 (2012). ASSEMBLY - TANK LADDERS
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | WLDMT-LOWER LADDER | |
| 2 | 3***8 | WLDMT-LADDER PLATFORM | |
| 3 | 3***2 | WLDMT-UPPER LADDER | |
| 4 | 3***7 | BOLT-CRG:SS .38 X 1.50 NC | |
| 5 | 6***8 | WASHER-FLAT: SS .38 | |
| 6 | 1***9 | NUT-HEX | |
| 7 | 6***6 | WASHER-LOCK:SS .38 | |
| 8 | 3***5 | BOLT-HEX: SS .31 X 3.50 | |
| 9 | 3***4 | NUT-NYLOCK: SS .31 NC | |
| 10 | 3***3 | BOLT-HEX:SS .50 X 1.50 NC | |
| 11 | 3***6 | WASHER-FLAT:SS .50 | |
| 12 | 3***5 | WASHER-LOCK:SS .50 | |
| 13 | 1***0 | NUT-HEX:SS .50 NC | |
| 14 | 6***6 | MOUNT-BIN LEVEL SENSOR | |
| 15 | 6***7 | PLATE-BOLTING | |
| 16 | 6***8 | BOLT-HEX: SS .25 X 2.00 NC GR5 | |
| 17 | 1***9 | NUT-NYLOCK | |
| 18 | 6***9 | SCREW-P-H: №10 X .75 NC SS | |
| 19 | 6***2 | Гайка самоконтрящаяся10 | |
| 20 | 6***9 | BIN LEVEL SENSOR | |
| 21 | 3***4 | HARNESS-TANK BULKHEAD | |
| 22 | 3***2 | BOLT-HEX: SS M5-0.8 X 16MM NC | |
| 23 | 6***6 | WASHER-LOCK: SS .25 | |
| 24 | 6***5 | WASHER-FLAT: SS .25 |
