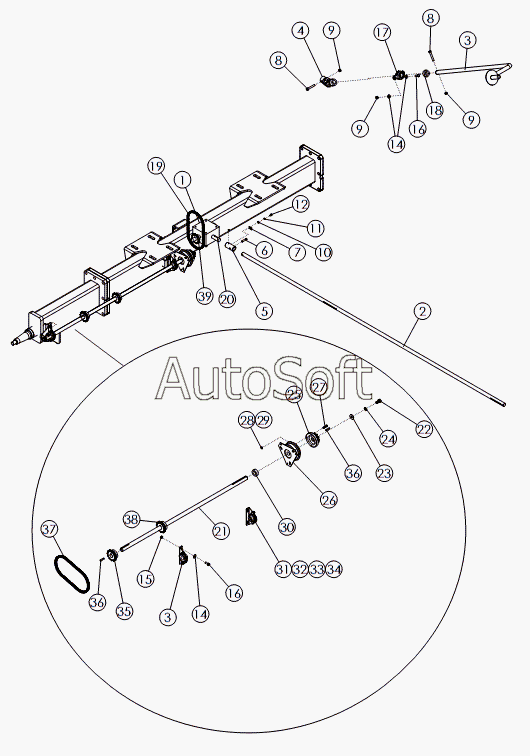

Каталог запасных частей к технике: Amity-2800 (3350) (2012). ASSY-METER DRIVELINE
1
2
3
3
4
5
6
7
8
8
9
9
9
10
11
12
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1021069 | 1***9 | SPROCKET-60BS17 X 1.00 - 18.4R26 STANDARD RATE | |
| 1025228 | 1***8 | SPROCKET-60BS15 X 1.00 - 23.1R26 STANDARD RATE | |
| 330132 | 3***2 | SEAL GEARBOX | |
| 65654 | 6***4 | SHAFT-CLUTCH DRIVE 150 ZP | |
| 65701 | 6***1 | LINK-CONNECTOR №60 NICKEL PLT | |
| 65704 | 6***4 | LINK-CONNECTOR 60 NICKEL PLATED | |
| 65724 | 6***4 | LINK-OFFSET №60 NICKEL PLATE | |
| 65725 | 6***5 | LINK-OFFSET №60 NICKEL PLT | |
| 66075 | 6***5 | SPROCKET- 60BS12 X 1.00 | |
| 1 | 6***9 | GEARBOX-PRARIE | |
| 2 | 6***7 | SHAFT-METERDRIVE | |
| 3 | 6***8 | WLDMT-METER CRANK | |
| 4 | 6***6 | U-JOINT | |
| 5 | 6***2 | COUPLER | |
| 6 | 1***8 | PIN-SHEAR: BRASS | |
| 7 | 1***1 | STRIP-SHEAR PIN | |
| 8 | 6***3 | BOLT-HEX: SS .38 X 2.50 NC | |
| 9 | 1***8 | NUT-NYLOCK: .38 NC GR2 SS | |
| 10 | 6***5 | WASHER-FLAT: SS .25 | |
| 11 | 6***6 | WASHER-LOCK: SS .25 | |
| 12 | 6***2 | BOLT-HEX: SS .25 X .50 NC | |
| 13 | 1***4 | SCREW-SET: .25 X .25 NC GR8 NP | |
| 14 | 1***2 | WASHER-FLAT: SAE SS .38 | |
| 15 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 16 | 1***1 | BOLT-HEX: SS .38 X 1.00 NC | |
| 17 | 1***1 | BEARING FLANGE ASSY MODIFIED | |
| 18 | 6***4 | COLLAR-SET: 1.00 SS | |
| 19 | 6***9 | CHAIN-ROLLER 60-1R-031 NICKEL PLT | |
| 20 | 6***5 | KEY .250 X .250 X 1.250 SS | |
| 21 | 6***5 | SHAFT-CLUTCH DRIVE 120 ZP | |
| 22 | 1***6 | BOLT-HEX: .50 X 1.00 NC GR5 ZP | |
| 23 | 1***3 | WASHER-FLAT: .50 ZP | |
| 24 | 1***1 | WASHER-LOCK | |
| 25 | 6***3 | ASSY-ADAPTER | |
| 26 | 1***0 | CLUTCH-ELECTRIC | |
| 27 | 1***0 | BOLT: .25 X 1.25 NC ZP | |
| 28 | 1***7 | NUT-HEX: .25 NC GR2 ZP | |
| 29 | 1***2 | WASHER-LOCK: .25 ZP | |
| 30 | 6***1 | BUSHING-ADAPTER | |
| 31 | 1***1 | BEARING-PILLOW BLOCK | |
| 32 | 6***2 | BOLT-CRG: .31 X 0.75 NC GR5 ZP | |
| 33 | 1***5 | WASHER-LOCK: .31 ZP | |
| 34 | 1***5 | NUT-HEX: .31 CN GR2 ZP | |
| 35 | 1***6 | SPROCKET-60BS10 X 1.00 MARTIN | |
| 36 | 6***5 | KEY .250 X .250 X 1.250 SS | |
| 37 | 6***3 | CHAIN-ROLLER 60-1R-027 NICKEL PL | |
| 38 | 6***5 | SPROCKET- 60BS12 X 1.00 | |
| 39 | 1***6 | SPROCKET-60BS10 X 1.00 MARTIN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
