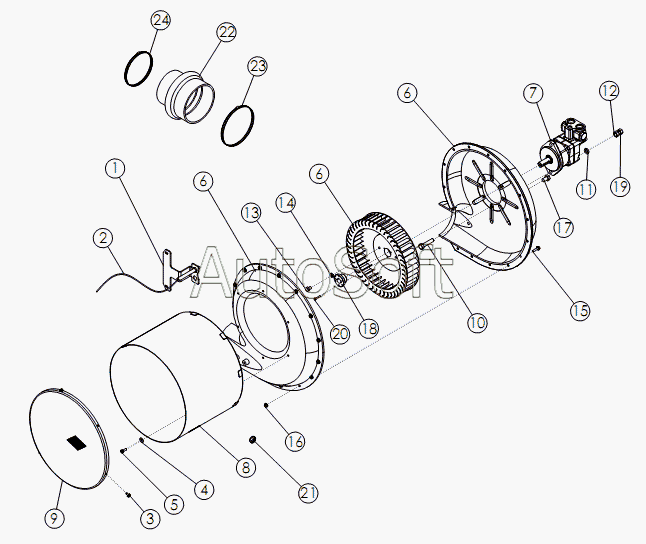

Каталог запасных частей к технике: Amity-2800 (3350) (2012). ASSY-BLOWER
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 66752 | 6***2 | SEAL-MOTOR SHAFT | |
| 1 | 6***0 | BRACKET-FAN SPEED SENSOR | |
| 2 | 6***0 | SENSOR-FAN SPEED | |
| 3 | 1***5 | SCREW-ZIPIN TAP: №12 X 1/2 | |
| 4 | 1***6 | WASHER-FLAT: .25 ZP | |
| 5 | 1***5 | BOLT-HEX: .25 X .75 NC GR5 ZP | |
| 6 | 1***8 | FAN-HYDRAULIC DRIVE 6 | |
| 7 | 6***4 | MOTOR-HYDRAULIC W/CHECK PAINTED | |
| 8 | 1***3 | WLDMT-SCREEN | |
| 9 | 1***0 | SCREEN-END | |
| 10 | 1***8 | BOLT-HEX: .50 X 2.25 NC GR5 ZP | |
| 11 | 1***1 | WASHER-LOCK | |
| 12 | 1***7 | NUT-HEX | |
| 13 | 1***0 | BOLT-HEX: .38 X .50 NC GR5 ZP | |
| 14 | 1***6 | WASHER-LOCK: .38 ZP | |
| 15 | 6***1 | BOLT-FLANGE: .25 X 1.00 NC GR5 ZP | |
| 16 | 6***9 | NUT-FLANGE: .25 NC GR5 ZP | |
| 17 | 1***0 | BOLT-HEX: .50 X .75 NC FR5 ZP | |
| 18 | 1***9 | BUSHING 20MM | |
| 19 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 20 | 6***9 | ASSY-BLOWER HYDRUALIC | |
| 21 | 6***1 | GROMMET-RUBBER 13/16 | |
| 22 | 1***2 | HOSE-HUMP REDUCER | |
| 23 | 6***1 | CLAMP-HOSE: №104 4.13 -7.00 | |
| 24 | 1***6 | CLAMP-HOSE: №88 3.13-6.00 | |
| 25 | 6***9 | ASSY-BLOWER HYDRUALIC | |
| 26 | 1***1 | SCREEN 6 |
