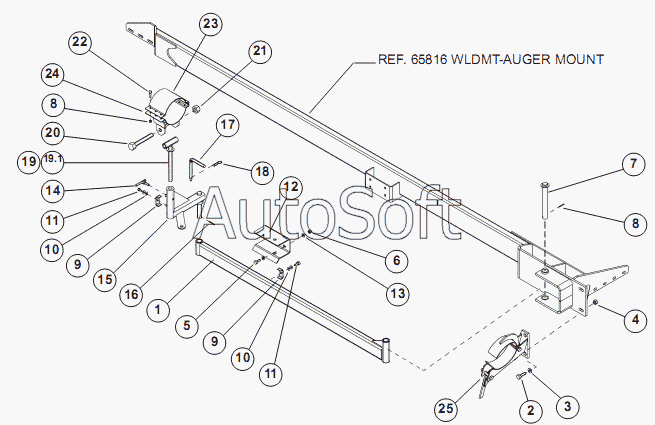

Каталог запасных частей к технике: Amity-2800 (3350) (2012). ASSY-AUGER MOUNTING COMPONENTS (8"/10")
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
19.1
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 66253 | 6***3 | CLAMP-TOP BRACKET | |
| 66254 | 6***4 | CLAMP-BOTTOM BRACKET | |
| 66255 | 6***5 | ASSY-CLAMP 10 | |
| 1 | 6***2 | WLDMT-LONG AUGER MOUNT PAINTED | |
| 10 | 1***6 | WASHER-LOCK: .38 ZP | |
| 11 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 12 | 6***6 | AUGER BRACKET-PAINTED | |
| 13 | 1***3 | WASHER-FLAT: .50 ZP | |
| 14 | 6***8 | WLDMT-HANDLE | |
| 15 | 6***8 | WLDMT-ARM SHORT PAINTED | |
| 16 | 1***6 | PIN-ROLL: .25 X 2.00 NP | |
| 17 | 6***7 | PIN-LOCK | |
| 18 | 1***5 | PIN-HAIR: .19 X 3.25 ZP | |
| 19 | 6***5 | WLDMT-PIVOT TUBE | |
| 19.1 | 6***5 | GRIP-HANDLE RED 1 ID X 5.06 L | |
| 2 | 1***3 | BOLT-HEX: .63 X 2.00 NC GR5 ZP | |
| 20 | 6***1 | BOLT-HEX: 1.00 X 7.00 NC GR5 ZP | |
| 21 | 6***4 | NUT-NYLOCK: 1.00 NC GR2 ZP | |
| 22 | 1***9 | BOLT-HEX: .50 X 2.00 NC GR5 ZP | |
| 23 | 6***9 | CLAMP-TOP BRACKET: 8 | |
| 24 | 6***0 | CLAMP-BOTTOM BRACKET: 8 | |
| 25 | 6***1 | ASSY-CLAMP: 8 | |
| 3 | 1***4 | WASHER-FLAT: .63 ZP | |
| 4 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 5 | 1***7 | BOLT-HEX | |
| 6 | 6***3 | NUT-NYLOCK: .50 NC GR2 ZP | |
| 7 | 6***9 | WLDMT-PIN | |
| 8 | 6***5 | PIN-ROLL: .19 X 1.50 ZP | |
| 9 | 5***4 | CLAMP .50 ZP |
