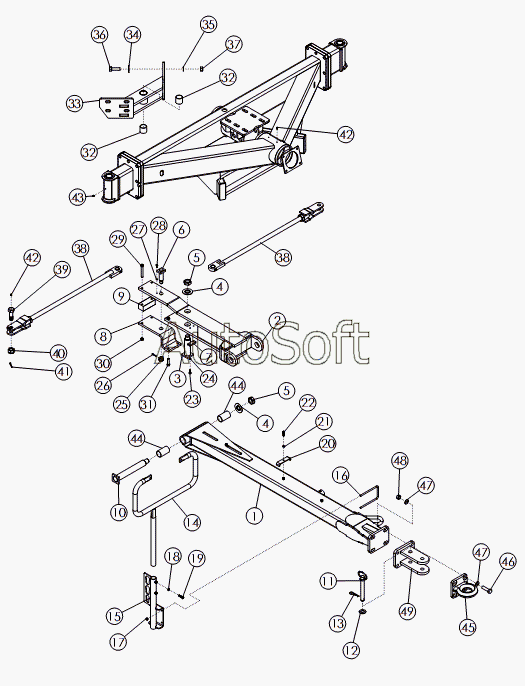

Каталог запасных частей к технике: Amity-2800 (3350) (2012). ASSY-DRAWPOLE AND STEERING LINKAGE
39
27
28
29
30
31
32
32
33
34
35
36
37
38
38
26
40
41
42
42
43
44
44
45
46
47
47
48
49
14
2
3
4
4
5
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***8 | WLDMT-DRAWPOLE | |
| 2 | 6***2 | WLDMT-HITCH | |
| 3 | 6***2 | WLDMT-KING PIN | |
| 4 | 1***5 | WASHER-STAR: INTERNAL 1.25 ZP | |
| 5 | 6***4 | NUT-JAM: 1.25 NF GR2 ZP | |
| 6 | 6***0 | WLDMT-KING PIN HITCH | |
| 7 | 6***5 | BAR-STOP PLATED | |
| 8 | 6***3 | BRACKET-HITCH | |
| 9 | 6***4 | BLOCK-SPACER | |
| 10 | 6***1 | WLDMT-TOUNGE HINGE BOLT | |
| 11 | 1***1 | HITCH PIN | |
| 12 | 1***3 | WASHER-FLAT | |
| 13 | 1***5 | PIN-HAIR: .19 X 3.25 ZP | |
| 14 | 6***7 | WLDMT-CRADLE HOSE SUPPORT | |
| 15 | 6***0 | WLDMT-MOUNT HOSE SUPPORT | |
| 16 | 6***5 | U-BOLT .375 X 7.13 X 4 X 7.13 | |
| 17 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 18 | 1***9 | NUT-JAM: .38 NC GR2 ZP | |
| 19 | 1***2 | BOLT-HEX: .38 X 1.50 NC GR5 ZP | |
| 20 | 6***3 | BRACKET | |
| 21 | 1***6 | WASHER-LOCK: .38 ZP | |
| 22 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 23 | 1***8 | BOLT-HEX: .31 X 1.00 NC GR5 ZP | |
| 24 | 1***5 | WASHER-LOCK: .31 ZP | |
| 25 | 6***9 | NUT-HEX: SLOT .88 NF GR5 ZP | |
| 26 | 1***5 | PIN-COTTER: .19 X 1.50 NP | |
| 27 | 1***2 | WASHER-LOCK: .25 ZP | |
| 28 | 1***5 | BOLT-HEX: .25 X .75 NC GR5 ZP | |
| 29 | 1***7 | BOLT-HEX: .50 X 4.00 NC GR5 ZP | |
| 30 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 31 | 1***9 | BOLT-HEX: .50 X 2.00 NC GR5 ZP | |
| 32 | 6***8 | BUSHING-MACHINED 1.765 X 2.00 X 1.875 | |
| 33 | 6***0 | WLDMT-HITCH PIVOT | |
| 34 | 1***2 | WASHER-FLAT: .75 ZP | |
| 35 | 1***1 | WASHER-LOCK: .75 ZP | |
| 36 | 1***8 | BOLT-HEX: .75 X2.50 NC GR5 ZP | |
| 37 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 38 | 6***2 | ASSY-TIE ROD | |
| 39 | 6***8 | BOLT-TIE ROD ZP | |
| 40 | 6***0 | NUT-HEX: 1.00 NC GR2 ZP | |
| 41 | 1***3 | PIN-COTTER: .19 X 2.00 NP | |
| 42 | 1***8 | ZERK-GREASE | |
| 43 | 1***7 | ZERK-GREASE: .25 UNF 90 DEG | |
| 44 | 6***9 | BUSHING-MACHINED 1.765 X 2.00 X 3.50 | |
| 45 | 3***1 | TOW RING 66,000 LB | |
| 46 | 6***6 | BOLT-HEX: .75 X 2.50 NC GR8 ZP | |
| 47 | 3***2 | WASHER-FLAT: SAE .75 GR8 YZP | |
| 48 | 1***4 | NUT-TOPLOCK | |
| 49 | 6***9 | WLDMT-DRAWPOLE CLEVIS | |
| 50 | 6***9 | JACK STAND 2000 LB |
