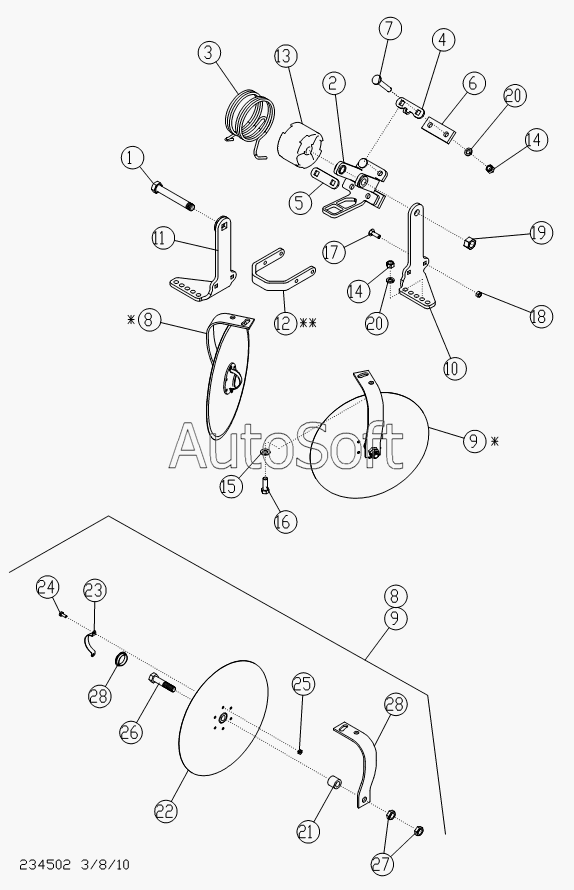

Каталог запасных частей к технике: Amity-5015/6015 (2012). DISC LEVELER - OPTIONAL
23
15
16
17
18
19
20
21
22
14
14
24
25
26
27
28
28
29
1
13
12
12
11
11
10
10
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | BOLT-HEX: .50 X 5.75 NC GR5 ZP | |
| 2 | 6***7 | ASSY-CENTER CARRIER | |
| 3 | 6***6 | SPRING-TORSION .250 OTII | |
| 4 | 6***8 | HOLDER-SPRING ZP | |
| 5 | 6***9 | SPACER-DISC LEVELER ZP | |
| 6 | 6***3 | PLATE-BACKING ZP | |
| 7 | 6***2 | BOLT-CARR: .50-13 X 3.00 1.50 THREAD ZP | |
| 8 | 6***8 | ASSY-LH DISC ARM | |
| 9 | 6***9 | ASSY-RH DISC ARM | |
| 10 | 2***6 | ARM SHORT LEFT | |
| 10 | 6***2 | ARM LONG LEFT | |
| 11 | 2***9 | W LDMT-A RM SHORT RIGHT | |
| 11 | 6***1 | WLDMT-ARM LONG RIGHT | |
| 12 | 2***3 | STRAP-GUARD | |
| 12 | 2***0 | STRAP-EXTENDED GUARD | |
| 13 | 6***9 | SPACER-CENTER CARRIER | |
| 14 | 1***7 | NUT-HEX | |
| 15 | 3***6 | WASHER-FLAT: .50 ZP HD | |
| 16 | 1***6 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | |
| 17 | 1***2 | BOLT-CRG: .38 X 1.25 NC GR5 ZP | |
| 18 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 19 | 1***7 | NUT-TOPLOCK .75 NC GR5 ZP | |
| 20 | 1***1 | WASHER-LOCK | |
| 21 | 2***6 | TUBE-SPACER | |
| 22 | 2***5 | ASSY-DISC BLADE | |
| 23 | 2***7 | RETAINER-DUST CAP | |
| 24 | 6***4 | BOLT-HEX: .25 X .63 NC GR5 | |
| 25 | 1***7 | NUT-CENTERLOCK | |
| 26 | 1***4 | BOLT-HEX: .63 X 3.00 NC GR5 ZP | |
| 27 | 1***9 | NUT-JAM: .63 NC GR2 ZP | |
| 28 | 2***4 | SPRING-ARM DISC LH | |
| 28 | 2***5 | SPRING-ARM DISC RH | |
| 29 | 6***7 | CAP-DUST |
