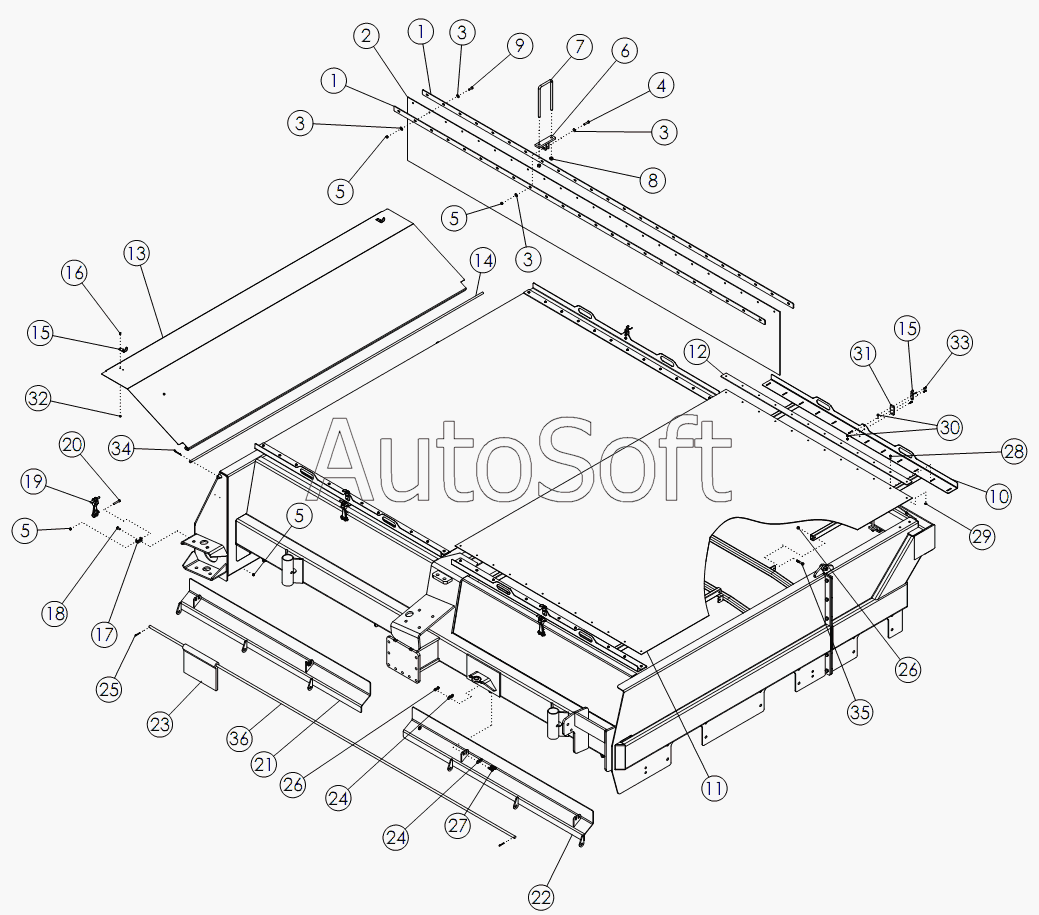

Каталог запасных частей к технике: Amity-2004 WIC 6 row (2004). DOORS AND SHIELDS
1
1
2
3
3
3
3
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***6 | BAR-REAR FLAP 0622, 1222 | |
| 2 | 5***7 | FLAP-REAR | |
| 3 | 1***3 | WASHER-FLAT: .31 ZP | |
| 4 | 1***4 | BOLT-HEX: .31 X 1.50 NC GR5 ZP | |
| 5 | 1***0 | NUT-TOPLOCK: .31 NC GR5 ZP | |
| 6 | 6***8 | WLDMT-REAR FLAP MOUNT | |
| 7 | 6***8 | U-BOLT: .50 X 9.25 X 4.00 X 9.25 ZP | |
| 8 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 9 | 1***8 | BOLT-HEX: .31 X 1.00 NC GR5 ZP | |
| 10 | 6***9 | WLDMT-DOOR 6R | |
| 11 | 6***4 | TARP 6R STD | |
| 12 | 5***5 | BRACKET-TOP STL DEF COVER | |
| 13 | 5***6 | WLDMT-DOOR | |
| 14 | 5***2 | ROD-DOOR | |
| 15 | 5***9 | HOOD BRACKET-LARGE | |
| 16 | 1***2 | SCREW | |
| 17 | 5***7 | ANCHOR BRACKET-LARGE | |
| 18 | 1***7 | BOLT-HEX: .31 X .75 NC GR5 ZP | |
| 19 | 5***8 | RUBBER HOOK LARGE | |
| 20 | 1***5 | BOLT-HEX .31 X 2.00 NC | |
| 21 | 6***0 | WLDMT-FRONT SHIELD RH 0622 | |
| 22 | 6***9 | WLDMT-FRONT SHIELD LH 0622 | |
| 23 | 6***8 | FLAP-RUBBER WR | |
| 24 | 1***8 | Шайба | |
| 25 | 1***5 | PIN-COTTER: .19 X 1.50 NP | |
| 26 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 27 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 28 | 1***5 | BOLT-HEX: .25 X .75 NC GR5 ZP | |
| 29 | 1***7 | NUT-CENTERLOCK | |
| 30 | 1***1 | NUT-K-LOCK: №10-24NC GR2 ZP | |
| 31 | 6***6 | PLATE-LATCH ZP | |
| 32 | 1***7 | NUT-HEX: #10-24 NC ZP | |
| 33 | 0***5 | BOLT-HEX: .19 X .75 NC GR5 ZP | |
| 34 | 5***6 | PIN-HAIR: .14 X 2.56 ZP | |
| 35 | 1***5 | BOLT-HEX: .38 X 2.00 NC GR5 ZP | |
| 36 | 6***5 | RETAINING SHAFT-SHIELD 0622 |
