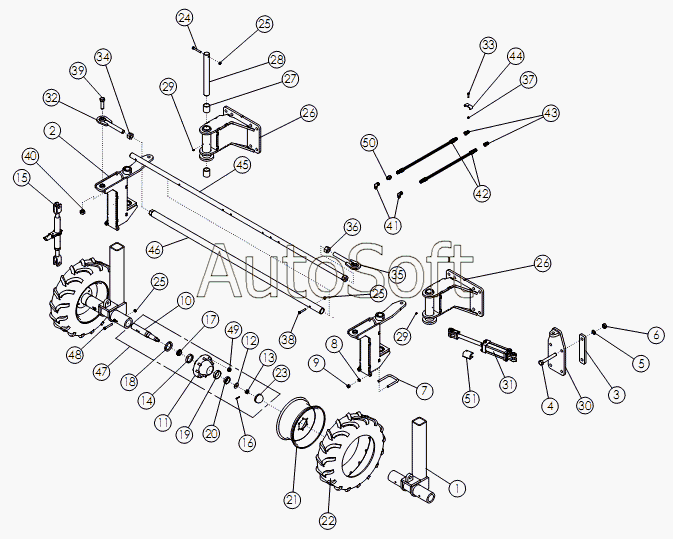

Каталог запасных частей к технике: Amity-2009 WIC 9 row (2009). STEERABLE REAR STRUTS - 11.2 X 24 TIRES
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
1
31
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 68973 | 6***3 | TUBE-REPAIR 11.2-24 | |
| 1 | 6***6 | WLDMT-SPINDLE HOUSING | |
| 1 | 6***1 | WLDMT-SPINDLE HOUSING | |
| 2 | 6***7 | WLDMT-STEERABLE STRUT UPPER | |
| 3 | 5***8 | BAR - BOLTING | |
| 4 | 1***9 | BOLT-HEX: 1.0 x 7.00 NC GR8 ZP | |
| 5 | 1***9 | WASHER-LOCK: 1.00 ZP | |
| 6 | 1***4 | NUT-HEX: 1.00 NC GR2 ZP | |
| 7 | 6***7 | U-BOLT: .63 X 5.25 X 4.00 X 5.25 | |
| 8 | 1***3 | WASHER-LOCK: .63 ZP | |
| 9 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 10 | 5***4 | SPINDLE | |
| 11 | 5***3 | HUB-WHEEL 8-BOLT | |
| 12 | 1***8 | WASHER-FLAT: SAE 1.00 GR8 YZP | |
| 13 | 1***6 | NUT-SPINDLE | |
| 14 | 5***2 | BEARING CUP INNER | |
| 15 | 5***7 | RATCHET JACK-PAINTED | |
| 16 | 1***7 | PIN-COTTER | |
| 17 | 5***1 | BEARING CONE INNER | |
| 18 | 5***9 | SEAL | |
| 19 | 5***3 | BEARING CUP-INNER | |
| 20 | 5***0 | BEARING CONE OUTER | |
| 21 | 5***3 | WHEEL W10 X 24 8 BOLT | |
| 22 | 5***6 | TIRE 11.2-24 10 PLY R1 | |
| 23 | 5***4 | CAP-HUB | |
| 24 | 1***2 | BOLT-HEX: .50 X 3.50 NC GR5 ZP | |
| 25 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 26 | 6***8 | WLDMT-PIVOT MOUNT | |
| 27 | 5***4 | BUSHING - BORED | |
| 28 | 5***4 | SHAFT | |
| 29 | 1***8 | ZERK-GREASE | |
| 30 | 6***4 | WLDMT-CYLINDER BRACKET | |
| 31 | 5***8 | CYLINDER HYDRAULIC 2 X 6 | |
| 31 | 5***0 | CYLINDER HYDRAULIC 3 X 8 | |
| 32 | 5***3 | WLDMT-TIE ROD END LH | |
| 33 | 1***4 | BOLT-HEX: .31 X 1.50 NC GR5 ZP | |
| 34 | 1***9 | NUT-HEX: 1.25 NC GR2 LH ZP | |
| 35 | 5***6 | WLDMT-TIE ROD END RH | |
| 36 | 1***1 | NUT-HEX: 1.25 NC GR2 ZP | |
| 37 | 1***0 | NUT-TOPLOCK: .31 NC GR5 ZP | |
| 38 | 1***8 | BOLT-HEX: .50 X 2.75 NC GR5 ZP | |
| 39 | 1***6 | BOLT-HEX: 1.00 X 3.50 NC GR5 ZP | |
| 40 | 1***9 | NUT-TOPLOCK: 1.00 NC GR5 ZP | |
| 41 | 5***3 | FTG-ELBOW: 8MB-8FPX 90 | |
| 42 | 5***1 | HOSE: .50 X 276 8MP-8MP | |
| 43 | 5***1 | PIONEER TIP 8010-4 | |
| 44 | 5***4 | CLAMP .50 ZP | |
| 45 | 5***8 | WLDMT-TIE ROD MALE 85 | |
| 46 | 5***6 | WLDMT-TIE ROD FEMALE 85 | |
| 47 | 5***7 | ASSY HUB AND SPINDLE | |
| 48 | 1***8 | BOLT-HEX: .50 X 5.00 NCGR5 ZP | |
| 49 | 5***5 | NUT-WHEEL: .63-18NF | |
| 50 | 6***7 | FTG-RESTRICTOR: 8MP-8FPX | |
| 51 | 6***9 | WLDMT-3 CYLINDER STOP |
