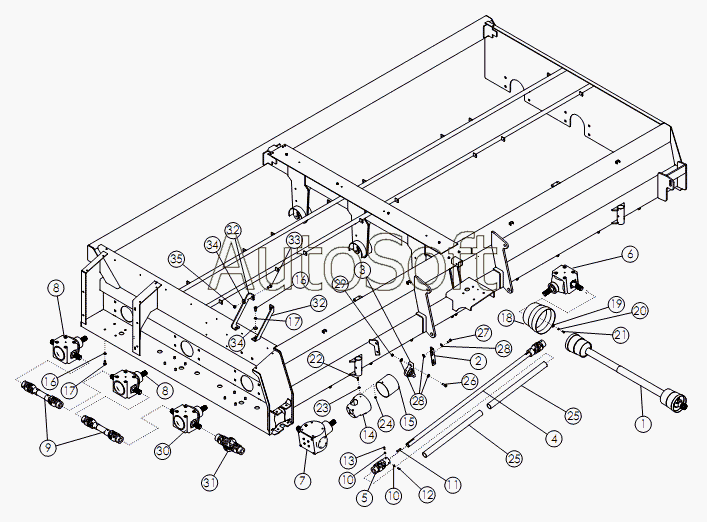

Каталог запасных частей к технике: Amity-2009 WIC 9 row (2009). DRIVE TRAIN
27
18
19
20
21
22
23
24
25
25
26
17
17
28
28
29
30
31
32
32
33
34
34
35
8
8
2
3
4
5
6
7
1
9
10
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 52394 | 5***4 | CONSTANT VELOCITY PTO 1.75 | |
| 52400 | 5***0 | STANDARD PTO 1.75 | |
| 52402 | 5***2 | STANDARD PTO 1.38 | |
| 68068 | 6***8 | GEARBOX-S2125 1:1.93 T | |
| 1 | 5***5 | CONSTANT VELOCITY PTO 1.38 | |
| 2 | 6***4 | PLATE-BEARING SUPPORT | |
| 3 | 5***5 | BEARING-PILLOW 1-3/4 | |
| 4 | 6***8 | SHAFT-CROSS 9R | |
| 5 | 5***6 | U-JOINT | |
| 6 | 6***5 | GEARBOX-S2125 1.35:1 L | |
| 7 | 6***6 | GEARBOX-S2125 1.35:1 L W/OVERRUN CLUTCH | |
| 8 | 6***7 | GEARBOX-S2125 1.35:1 T | |
| 9 | 5***7 | DRIVELINE-SIDE | |
| 10 | 1***9 | NUT-JAM: .38 NC GR2 ZP | |
| 11 | 5***2 | KEY .38 X .38 X 2.00 | |
| 12 | 1***8 | SCREW-SET: C-P .38 X .75 NC GR8 | |
| 13 | 1***9 | SCREW-SET: C-P .38 X 1.00 NC GR8 | |
| 14 | 6***2 | SHIELD CONE-SMALL DRILLED | |
| 15 | 5***2 | FLAP-RUBBER INSERT | |
| 16 | 1***3 | WASHER-LOCK: .63 ZP | |
| 17 | 6***9 | BOLT-HEX: M16 X 2.0 X L30 | |
| 18 | 5***9 | SHIELD CONE-LARGE | |
| 19 | 1***8 | Шайба | |
| 20 | 1***6 | WASHER-LOCK: .38 ZP | |
| 21 | 6***0 | BOLT-HEX: M10 X 1.5 X L20 | |
| 22 | 1***7 | BOLT-HEX: .31 X .75 NC GR5 ZP | |
| 23 | 1***3 | WASHER-FLAT: .31 ZP | |
| 24 | 1***0 | NUT-TOPLOCK: .31 NC GR5 ZP | |
| 25 | 6***9 | COVER-CROSS SHAFT 33.50 | |
| 26 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 27 | 1***7 | BOLT-HEX | |
| 28 | 1***3 | WASHER-FLAT: .50 ZP | |
| 29 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 30 | 6***7 | GEARBOX-S2125 1.35:1 T | |
| 31 | 6***3 | COUPLER-U-JOINT | |
| 32 | 6***0 | PLATE-GEARBOX SUPPORT | |
| 33 | 7***3 | BOLT-HEX: .63 X 1.50 NC GR5 ZP | |
| 34 | 1***4 | WASHER-FLAT: .63 ZP | |
| 35 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP |
