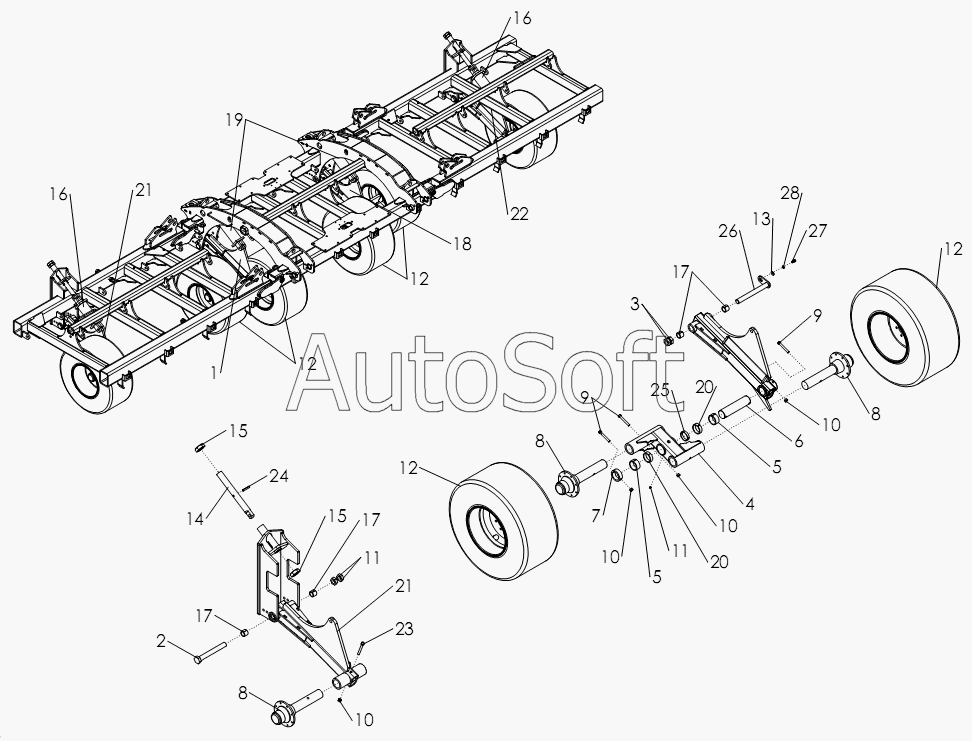

Каталог запасных частей к технике: Amity Single Disc Drill (2012). LIFT WHEEL ASSEMBLY 30'
1
2
3
4
5
5
6
7
8
8
8
9
9
10
10
10
10
11
11
12
12
12
12
13
14
15
15
16
16
17
17
17
18
19
20
20
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 320383 | 3***3 | WHEEL-14 X 18 W/HOLE | |
| 320384 | 3***4 | TIRE-440/55R18IMP 159A8/B TL | |
| 1 | 3***7 | WLDMT-LIFT WHEEL MAIN LH | |
| 2 | 3***5 | BOLT-HEX 1.50 X12.375 UNC GR5 ZP | |
| 3 | 6***4 | NUT-JAM 1.50 NC GR8 YZP | |
| 4 | 3***0 | WLDMT-WALKING BEAM | |
| 5 | 3***3 | SPLIT BUSHING, WALK BEAM | |
| 6 | 3***6 | SHAFT, WALK BEAM | |
| 7 | 3***1 | COLLAR, WALK BEAM | |
| 8 | 3***8 | HUB AND SPINDLE, LIFT DRILL | |
| 9 | 3***3 | BOLT-HEX .63 X 4.50 NC GR8 ZP | |
| 10 | 5***6 | NUT-CENTERLOCK .50 NC GR5 ZP | |
| 11 | 1***6 | ZERK-GREASE: .13 NPT | |
| 12 | 3***2 | TIRE-MNTD 440/55R18IMP 159A8/B TL | |
| 13 | 1***3 | WASHER-FLAT: .50 ZP | |
| 14 | 3***3 | SCREW-LEVELER SDD | |
| 15 | 6***3 | NUT-JAM 2.00 NC GR8 YZP | |
| 16 | 3***0 | CYLINDER 40TP10-137ASAE | |
| 17 | 3***9 | BUSHING-SPLIT 2.0 OD X 1.5 ID X 1.5 | |
| 18 | 3***9 | WLDMT-LIFT WHEEL MAIN RH | |
| 19 | 3***1 | CYLINDER 42TP10-150ASAE | |
| 20 | 3***1 | BUSHING-SPLIT 3.5 OD X 3 ID X 1.0 | |
| 21 | 3***5 | WLDMT-OUTER WING STRUT LH | |
| 22 | 3***7 | WLDMT-OUTER WING STRUT RH | |
| 23 | 3***4 | BOLT-HEX .63 X 5.50 NC GR8 ZP | |
| 24 | 3***7 | PIN-ROLL .50 X 3.00 ZP | |
| 25 | 3***0 | SPACER-SDD WALKBEAM BEARING | |
| 26 | 3***5 | WLDMT-PIN W/FLAG 14 X 1.5 ZP | |
| 27 | 1***6 | BOLT-HEX: .50 X 1.00 NC GR5 ZP | |
| 28 | 1***1 | WASHER-LOCK |
