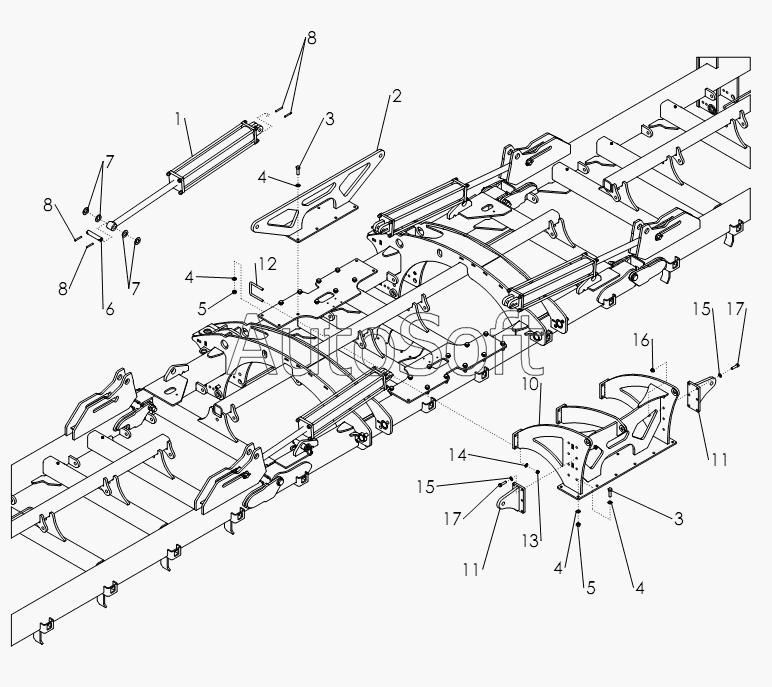

Каталог запасных частей к технике: Amity Single Disc Drill (2012). WING LIFT ASSEMBLY - 40' HLA
1
2
3
3
4
4
4
4
5
5
6
7
7
8
8
9
10
11
11
12
13
14
15
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 65860 | 6***0 | SEAL KIT FOR 1028469 | |
| 1 | 1***9 | CYLINDER-HYDRAULIC 5.00 X 30.00 | |
| 2 | 3***8 | WLDMT-CMF 40 FRT CYL MNT | |
| 3 | 6***6 | BOLT-HEX: .75 X 2.50 NC GR8 ZP | |
| 4 | 1***4 | WASHER-FLAT SAE .75 ZP | |
| 5 | 1***4 | NUT-TOPLOCK | |
| 6 | 3***5 | PIN-WING 1.250 X 6.375 ZP | |
| 7 | 6***9 | WASHER-FLAT: SAE 1.25 GR8 YZP | |
| 8 | 1***8 | PIN-ROLL 3/8-3.00 ZP | |
| 9 | 3***9 | PIN-WING 1.250 X 5.125 ZP | |
| 10 | 3***7 | WLDMT-CMF SA REAR CYL MNT | |
| 11 | 3***1 | WLDMT-40 CYL MNT LUG | |
| 12 | 6***1 | U-BOLT .625 X5.50 X 4 X 5.50 | |
| 13 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 14 | 1***4 | WASHER-FLAT: SAE .63 ZP | |
| 15 | 6***8 | WASHER-SAE .63 GR8 ZP | |
| 16 | 3***4 | NUT-TOPLOCK FLANGE .63 NC GR8 ZP | |
| 17 | 3***6 | BOLT-HEX .63 X 2.50 NC GR8 ZP |
