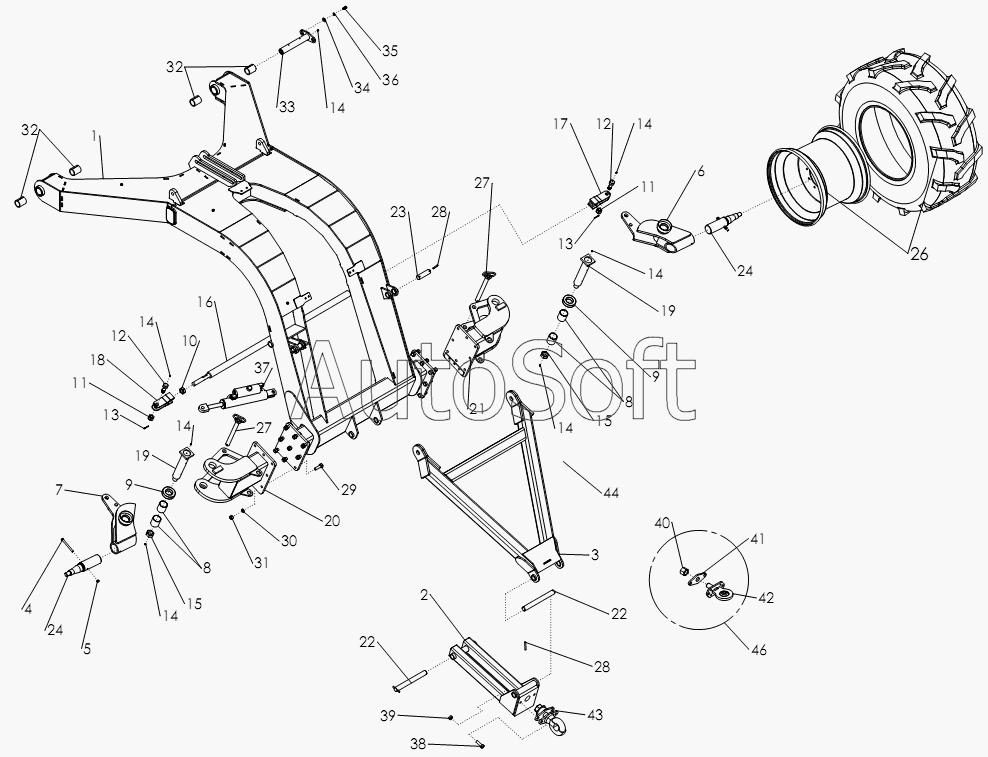

Каталог запасных частей к технике: Amity Single Disc Drill (2012). LIFT ASSIST ASSEMBLY
37
26
27
27
28
28
29
30
31
32
32
33
34
35
36
25
38
39
40
41
42
43
44
46
13
13
2
3
4
5
6
7
8
8
9
9
10
11
11
12
12
1
14
14
14
14
14
14
14
15
15
16
17
18
19
19
20
21
22
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 320052 | 3***2 | SEAL KIT FOR 36270 | |
| 320119 | 3***9 | VENT/CAP SDD HLA CYLINDER | |
| 1 | 3***7 | WLDMT-CMF SWING ARM | |
| 2 | 3***4 | WLDMT-SA HITCH LOWER | |
| 3 | 3***0 | WLDMT-SA HITCH UPPER | |
| 4 | 1***0 | BOLT-HEX .50 x 5.50 NC GR5 ZP | |
| 5 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 6 | 3***9 | PLATE-WRENCH SEED DEPTH | |
| 7 | 3***0 | WLDMT-TRUNNION LH | |
| 8 | 3***4 | BUSHING-MACH 2.51 X 2.75 X 3.0L | |
| 9 | 3***7 | BEARING-THRUST: TIMKIN T251 | |
| 10 | 6***4 | NUT-JAM: 1.25 NF GR2 ZP | |
| 11 | 6***0 | NUT-HEX: 1.00 NC GR2 ZP | |
| 12 | 6***8 | BOLT-TIE ROD ZP | |
| 13 | 1***3 | PIN-COTTER: .19 X 2.00 NP | |
| 14 | 1***8 | ZERK-GREASE | |
| 15 | 1***9 | NUT-JAM 1.50 NC GR2 ZP RH | |
| 16 | 3***0 | WLDMT-TIE ROD 2.125 ZP | |
| 17 | 3***4 | WLDMT-TIE ROD CLEVIS LH ZP | |
| 18 | 6***0 | TIE ROD CLEVIS-ZP | |
| 19 | 3***3 | WLDMT-KING PIN | |
| 20 | 3***7 | WLDMT-SA OUTER AXLE LH | |
| 21 | 3***6 | WLDMT-SA OUTER AXLE RH | |
| 22 | 3***9 | PIN-HITCH 1.469 X 14.125L ZP | |
| 23 | 3***0 | PIN-HTCH 1.469 X 5.25L ZP | |
| 24 | 3***9 | ASSY-HUB&SPINDLE 10-BOLT 12000№ | |
| 25 | 3***4 | ASSY-RH TIRE AND WHEEL 23.5/55-26 | |
| 26 | 3***3 | ASSY-LH TIRE AND WHEEL 23.5/55-26 | |
| 27 | 3***6 | WLDMT-PIVOT STOP PIN ZP | |
| 28 | 1***8 | PIN-ROLL 3/8-3.00 ZP | |
| 29 | 1***8 | BOLT-HEX: .75 X2.50 NC GR5 ZP | |
| 30 | 1***1 | WASHER-LOCK: .75 ZP | |
| 31 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 32 | 3***5 | BUSHING-SPLIT 2.5 OD X 2.0 ID X 3.0 | |
| 33 | 3***0 | WLDMT-PIN W/FLAG 12.5 X 2 ZP | |
| 34 | 1***3 | WASHER-FLAT: .50 ZP | |
| 35 | 1***1 | WASHER-LOCK | |
| 36 | 1***6 | BOLT-HEX: .50 X 1.00 NC GR5 ZP | |
| 37 | 3***0 | CYLINDER-HYD HLA SPECIAL | |
| 38 | 6***6 | BOLT-HEX: .75 X 2.50 NC GR8 ZP | |
| 39 | 1***4 | NUT-TOPLOCK | |
| 40 | 3***1 | WLDMT-SDD FH UNI-BALL STRAIGHT | |
| 41 | 3***3 | UNI-BALL HITCH BACKER | |
| 42 | 1***3 | NUT-TOPLOCK 1.50 NC GR8 ZP | |
| 43 | 3***0 | PINTLE 60000 LB | |
| 44 | 3***2 | WLDMT-FH BULKHEAD | |
| 45 | 3***7 | HARNESS-CASTER LOCK | |
| 46 | 3***0 | KIT-SDD UNIBALL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
