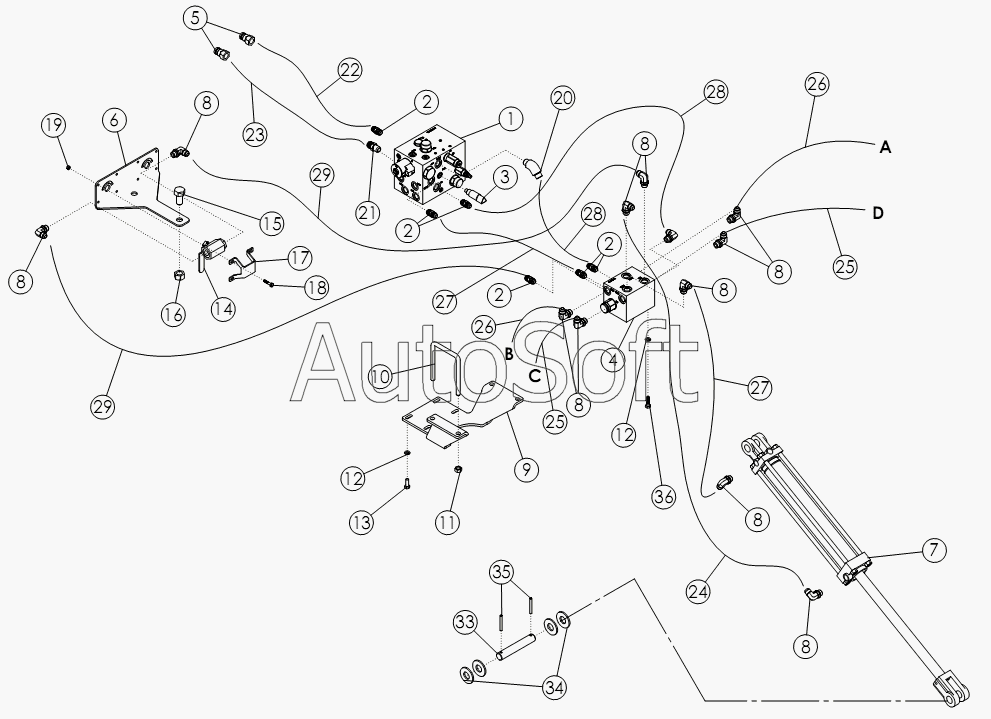

Каталог запасных частей к технике: Amity Single Disc Drill (2012). DOWN PRESSURE HYDRAULICS HLA
27
27
18
19
20
21
22
23
24
25
25
26
26
17
28
28
29
29
33
34
35
36
8
8
8
8
8
8
8
8
2
2
2
2
3
4
5
6
7
1
9
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 320054 | 3***4 | SEAL KIT | |
| 36441 | 3***1 | CARTRIDGE-SDD DOWNPRESSURE 3000 PSI | |
| 36449 | 3***9 | COIL-SDD DOWNPRESSURE | |
| 1 | 3***6 | VALVE-DOWNPRESSURE W/HLA CONTROL | |
| 2 | 5***6 | FTG-ADAPTER: 8MB-8MJ | |
| 3 | 3***8 | TRANSDUCER-PRESSURE 0-3000 4MB | |
| 4 | 3***5 | VALVE-TOOLBAR REGEN | |
| 5 | 3***0 | PIONEER TIP 8015-15P | |
| 6 | 3***5 | MOUNT-BALL VALVE | |
| 7 | 3***4 | CYLINDER-HYD 3 X 16 | |
| 8 | 5***0 | FTG-ELBOW: 8MB-8MJ-90 | |
| 9 | 3***1 | MOUNT-SWINGARM VALVE | |
| 10 | 3***6 | U-BOLT .50 X 5.50 X 4 X 5.50 | |
| 11 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 12 | 1***6 | WASHER-LOCK: .38 ZP | |
| 13 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 14 | 3***4 | VALVE-BALL№8 SAE | |
| 15 | 5***7 | BOLT-HEX .75 X 1.50 NC GR5 ZP | |
| 16 | 1***0 | NUT-TOPLOCK | |
| 17 | 3***6 | CLAMP-BALL VALVE | |
| 18 | 1***0 | BOLT: .25 X 1.25 NC ZP | |
| 19 | 1***6 | NUT-TOPLOCK | |
| 20 | 5***5 | FTG-ELBOW: 8MB-8MJ-45 | |
| 21 | 6***9 | FTG-ADAPTER 10MB-10MJ | |
| 22 | 3***4 | HOSE .50 X 306 8FJX-8MB | |
| 23 | 3***0 | HOSE .50 X 306 10FJX-8MB | |
| 24 | 6***6 | HOSE .50 X 046 8FJX-8FJX | |
| 25 | 5***0 | HOSE .50 X 34 8FJX-8FJX | |
| 26 | 6***5 | HOSE .50 X 32 8FJX-8FJX | |
| 27 | 3***4 | HOSE .50 X 23 8FJX-8JFX | |
| 28 | 3***3 | HOSE .50 X 26 8FJX-8FJX | |
| 29 | 3***5 | HOSE .50 X 66 8FJX-8FJX | |
| 30 | 3***6 | CONTRL BOX-DOWNPRESSURE W/DISP | |
| 31 | 3***7 | HARNESS-DOWN PRESSURE | |
| 32 | 3***3 | CAP-PLUG 8-PIN DEUTSCH | |
| 33 | 3***7 | PIN-1.00 X 6.00 ZP | |
| 34 | 1***5 | WASHER-FLAT: 1.00 ZP | |
| 35 | 3***1 | PIN-ROLL .25 X 2.25 ZP | |
| 36 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP |
