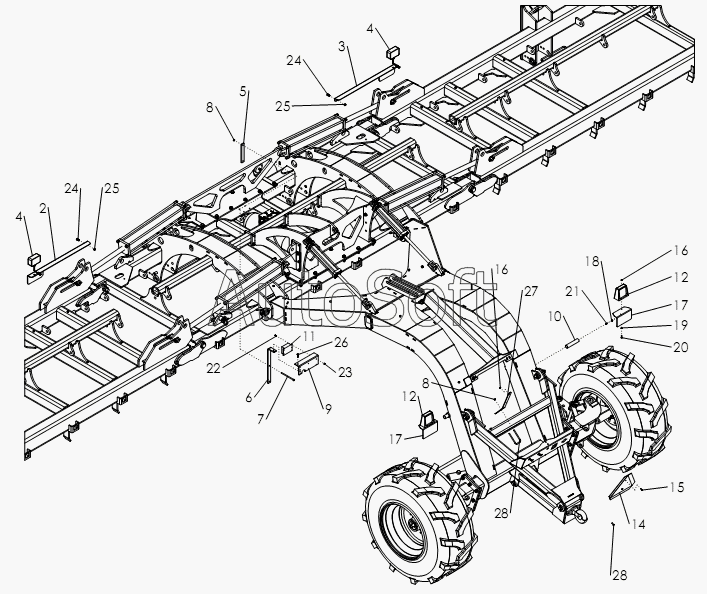

Каталог запасных частей к технике: Amity Single Disc Drill (2012). SAFETY LIGHTS - LIFT ASSIST
16
16
28
28
27
26
25
25
24
24
23
22
21
20
19
18
17
17
15
14
12
12
11
10
9
8
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | HARNESS-SAFETY LIGHT S279.11 | |
| 2 | 6***2 | BRACKET-LIGHT RH | |
| 3 | 6***1 | BRACKET-LIGHT LH | |
| 4 | 6***4 | LAMP-AMBER FLASHING | |
| 5 | 6***5 | PLATE-BACKING | |
| 6 | 6***6 | PLATE-BRACKET MOUNT | |
| 7 | 6***7 | BOLT-HEX .38 X 7.50 NC GR5 ZP | |
| 8 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 9 | 6***4 | PLATE-CON AND MOD MOUNT | |
| 10 | 3***6 | TUBE-LIGHT MOUNT STRAIGHT | |
| 11 | 6***1 | MODULE-INTERFACE | |
| 12 | 6***3 | LAMP-RED TAIL | |
| 13 | 6***4 | HARNESS-LIGHT EXTENSION | |
| 14 | 6***9 | SIGN-SMV | |
| 15 | 1***5 | BOLT-HEX: .25 X .75 NC GR5 ZP | |
| 16 | 1***6 | NUT-TOPLOCK | |
| 17 | 3***7 | WLDMT-LIGHT/REFLECTOR BRACKET | |
| 18 | 1***9 | NUT-JAM: .38 NC GR2 ZP | |
| 19 | 0***9 | WASHER-FLAT SAE .25 ZP | |
| 20 | 1***3 | BOLT-HEX: .25 X 1.00 NC GR5 ZP | |
| 21 | 1***1 | SCREW-SET SQ HD .38 X .75 ZP | |
| 22 | 1***5 | BOLT-HEX .19 X .75 NC GR5 ZP | |
| 23 | 1***1 | NUT-K-LOCK: №10-24NC GR2 ZP | |
| 24 | 1***6 | BOLT-HEX: .50 X 1.00 NC GR5 ZP | |
| 25 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 26 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 27 | 3***3 | MOUNT-SMV | |
| 28 | 3***7 | U-BOLT .375 X 5.50 X4 X 5.50 | |
| 29 | 3***3 | HARNESS-EXTENSION 12FT 3 WIRE | |
| 30 | 3***7 | HARNESS-EXTENSION LIGHT 20FT | |
| 31 | 6***3 | CLIP-WIRE HARNESS |
