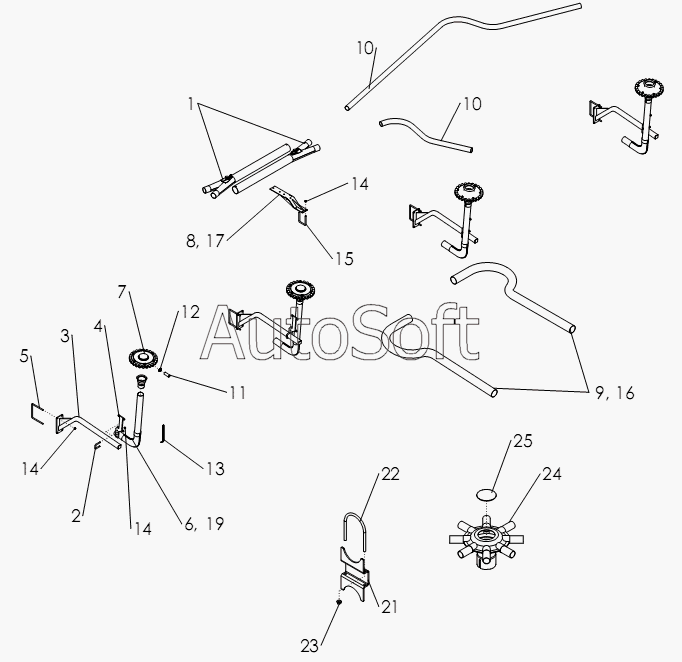

Каталог запасных частей к технике: Amity Single Disc Drill (2012). SINGLE MANIFOLD - 4 ZONE 40',DUAL MANIFOLD - 4 ZONE 40' (OPTIONAL)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
14
15
16
17
19
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 33827 | 3***7 | HOSE-KANAFLEX 112 4.00 X 10 | |
| 34109 | 3***9 | CLAMP-HOSE№64 3.56-4.50 | |
| 1 | 3***6 | ASSY-FLOW DIVIDER 4.00 X 3.00 | |
| 2 | 6***8 | U-BOLT .50 X 3 X 2.06 X 3 | |
| 3 | 3***2 | WLDMT-MANIFOLD MOUNT | |
| 4 | 3***8 | PLATE-MANIFOLD MOUNT WIDE | |
| 5 | 3***0 | U-BOLT .500 X 7.50 X 8 X 7.50 ZP | |
| 6 | 3***9 | WLDMT-ELBOW 3.0 PC | |
| 7 | 3***4 | ASSY-MANF SEC 16 X 4.00 X 1.25 COMP | |
| 8 | 3***7 | WLDMT-SPLITTER MOUNT | |
| 9 | 6***4 | HOSE-FLEX SS 4.00 X 10.00 | |
| 10 | 3***8 | HOSE-KANAFLEX 112 3.00 BULK | |
| 11 | 6***0 | HOSE-KANAFLEX 1.25 X INCH LENGTH | |
| 12 | 1***8 | CLAMP-HOSE | |
| 13 | 1***2 | TIE-CABLE, NYLON 14.00 | |
| 14 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 15 | 3***6 | U-BOLT .50 X 5.50 X 4 X 5.50 | |
| 16 | 3***9 | CLAMP-TORCTITE SS 4 | |
| 17 | 3***2 | CLAMP-MUFFLER W/SADDLE 4 ZP | |
| 18 | 1***4 | CLAMP-HOSE№52 2.81-3.75 | |
| 19 | 3***1 | CLAMP-MUFFLER W/SADDLE 3 ZP | |
| 20 | 3***0 | WLDMT-4 X 3 REDUCER W/FLG PC | |
| 21 | 6***8 | PLATE-FLO DIV STAND 4 | |
| 22 | 6***9 | U-BOLT RND .38 X 4.00 X 6.00 ZP | |
| 23 | 6***0 | NUT-FLANGE .38 NC GR2 ZP | |
| 24 | 3***2 | ASSY-MANF SEC 8 X 3.00 X 1.25 PC | |
| 25 | 3***6 | RUBBER PAD 3.25 |
