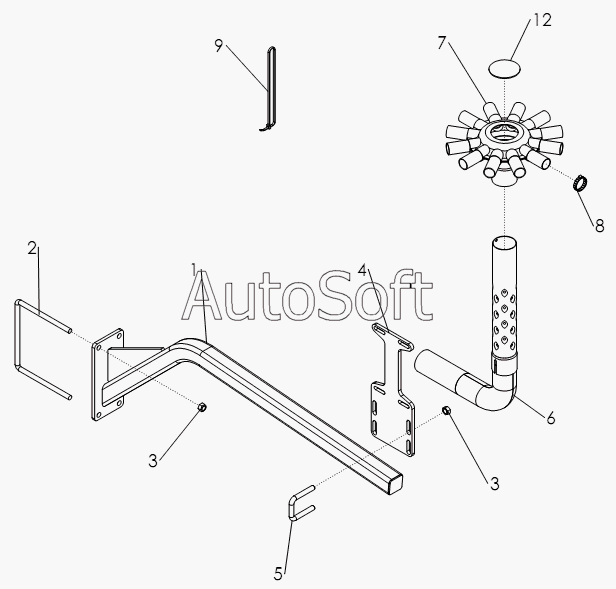

Каталог запасных частей к технике: Amity Single Disc Drill (2012). SINGLE MANIFOLD 8-ZONE,DUAL MANIFOLD 8-ZONE (OPTIONAL)
1
2
3
3
4
5
6
7
8
9
12
4
5
6
7
8
9
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 320033 | 3***3 | WLDMT-SEC MNT LONG RH | |
| 320034 | 3***4 | WLDMT-SEC MNT LONG LH | |
| 33924 | 3***4 | ASSY-MANF SEC 5 X 2.50 X 1.25 | |
| 66760 | 6***0 | ASSY-MANF SEC 10 X 2.50 X 1.25 | |
| 1 | 3***2 | WLDMT-MANIFOLD MOUNT | |
| 2 | 3***0 | U-BOLT .500 X 7.50 X 8 X 7.50 ZP | |
| 3 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 4 | 3***8 | PLATE-MANIFOLD MOUNT WIDE | |
| 4 | 3***8 | PLATE-MANIFOLD MOUNT WIDE | |
| 5 | 6***8 | U-BOLT .50 X 3 X 2.06 X 3 | |
| 5 | 6***8 | U-BOLT .50 X 3 X 2.06 X 3 | |
| 6 | 6***4 | WLDMT-ELBOW 2.50 SHORT PC | |
| 6 | 6***4 | WLDMT-ELBOW 2.50 SHORT PC | |
| 7 | 6***6 | ASSY-MANF SEC 12 X 2.50 X 1.25 | |
| 7 | 6***1 | ASSY-MANF SEC 6 X 2.50 X 1.25 | |
| 8 | 1***8 | CLAMP-HOSE | |
| 8 | 1***8 | CLAMP-HOSE | |
| 9 | 1***2 | TIE-CABLE, NYLON 14.00 | |
| 9 | 1***2 | TIE-CABLE, NYLON 14.00 | |
| 10 | 3***1 | CLAMP-MUFFLER W/SADDLE | |
| 10 | 3***1 | CLAMP-MUFFLER W/SADDLE | |
| 11 | 6***0 | HOSE-KANAFLEX 1.25 X INCH LENGTH | |
| 11 | 6***0 | HOSE-KANAFLEX 1.25 X INCH LENGTH | |
| 12 | 3***6 | RUBBER PAD 3.25 | |
| 12 | 3***6 | RUBBER PAD 3.25 |
