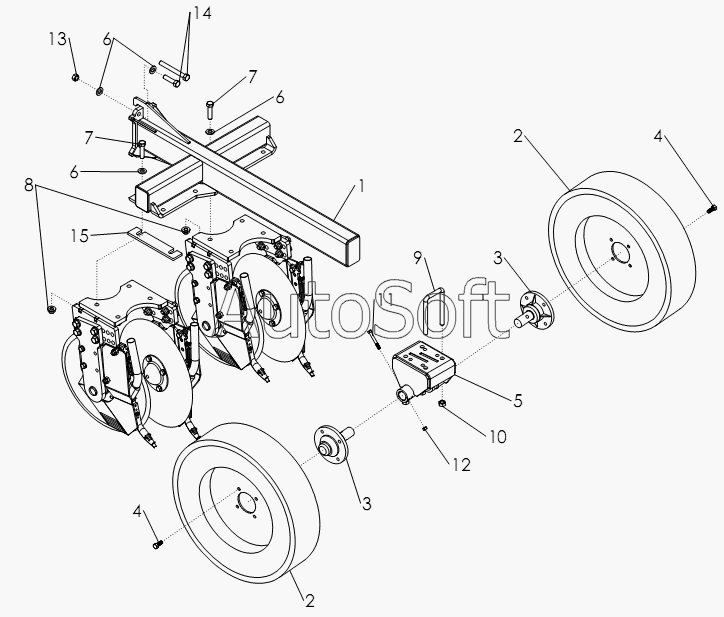

Каталог запасных частей к технике: Amity Single Disc Drill (2012). REAR TOOLBAR ASSEMBLY №35134 AND №35135
7
7
15
14
13
12
11
10
9
8
1
6
6
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 241616 | 2***6 | PACKER RIM 4.5X15 4 BOLT | |
| 241617 | 2***7 | TIRE-26X6.50 15-4 I1 PACKER TL | |
| 34395 | 3***5 | VALVE STEM - PACKER TIRE | |
| 35057 | 3***7 | WLDMT-PACKER MT. RH | |
| 70047 | 7***7 | BOLT-HEX .63 X 7.50 NF GR8 ZP | |
| 1 | 3***3 | WLDMT-TOOLBAR REAR PC | |
| 2 | 3***5 | WHEEL AND TIRE PACKER | |
| 3 | 2***5 | 2009 PACKER HUB AND SPINDLE ASSY | |
| 4 | 3***7 | BOLT-WHEEL LUG .50-20UNF X .75 | |
| 5 | 3***1 | WLDMT-PACKER MT. LH | |
| 6 | 6***8 | WASHER-SAE .63 GR8 ZP | |
| 7 | 3***6 | BOLT-HEX .63 X 2.50 NC GR8 ZP | |
| 8 | 3***4 | NUT-TOPLOCK FLANGE .63 NC GR8 ZP | |
| 9 | 3***4 | U-BOLT .625 X5.50 X 4 X 5.50 | |
| 10 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 11 | 1***9 | Болт | |
| 12 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 13 | 1***2 | NUT-TOPLOCK .63 NF GR5 ZP | |
| 14 | 3***0 | BOLT-HEX .63 X 2.50 NF GR8 ZP | |
| 15 | 3***5 | PLATE-SPACER .375 SDD SEED ZP |
