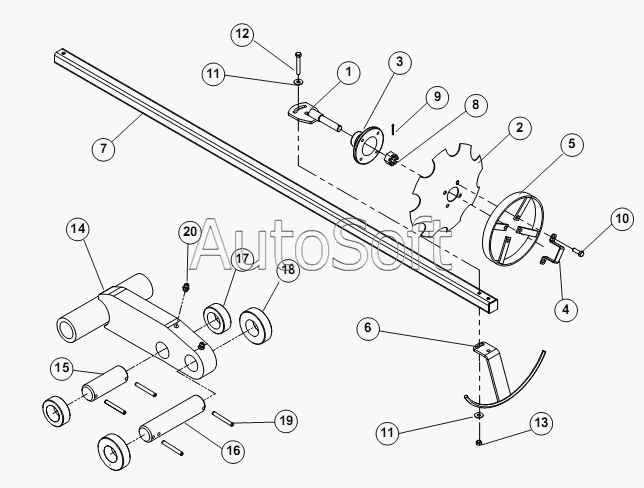

Каталог запасных частей к технике: Amity Air Double Disc Drill (2009). MARKER ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***2 | WLDMT-SPINDLE PLATE | |
| 2 | 6***3 | DISK-NOTCHED | |
| 3 | 6***6 | ASSY-HUB 4 BOLT | |
| 4 | 6***8 | STRAP-HUB | |
| 5 | 6***8 | WLDMT-DEPTH BAND | |
| 6 | 6***7 | WLDMT-DISC GUARD | |
| 7 | 6***0 | WLSMT-OUTER EXT ARM 8' | |
| 8 | 6***6 | NUT-JAM SLOTTED 1.00-14 UNF | |
| 9 | 6***5 | PIN-COTTER .16 X 1.75 NP | |
| 10 | 1***7 | BOLT-HEX .50 X 1.50 NF GR5 ZP | |
| 11 | 1***3 | WASHER-FLAT: .50 ZP | |
| 12 | 1***2 | BOLT-HEX: .50 X 3.50 NC GR5 ZP | |
| 13 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 14 | 6***2 | WLDMT-SUPPORT ARM | |
| 15 | 6***3 | PIN - 2.25 | |
| 16 | 6***4 | PIN - 3.75 | |
| 17 | 6***3 | ROLLER - 1.63 | |
| 18 | 6***2 | ROLLER - 2.00 | |
| 19 | 6***5 | PIN-ROLL: .19 X 1.50 ZP | |
| 20 | 1***8 | ZERK-GREASE |
