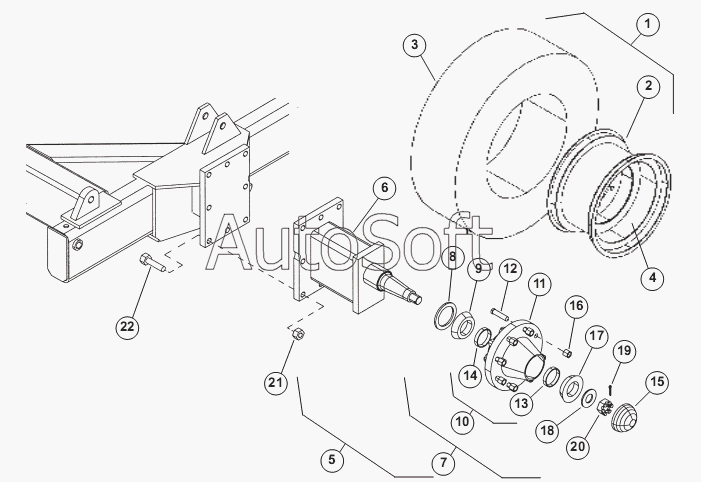

Каталог запасных частей к технике: Amity Air Double Disc Drill (2009). MAIN FRAME WHEEL ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | TIRE-MNTD21.5LX16.1 14 PLY I-1 | |
| 2 | 1***5 | WHEEL-16.1W18C 8 HOLESILVER | |
| 3 | 1***4 | TIRE 21.5L-16.1 14 PLY I-1 | |
| 4 | 1***3 | VALVE-STEM | |
| 5 | 6***6 | ASSY-HUB AND SPINDLE | |
| 6 | 6***7 | WLDMT-SPINDLE LH | |
| 7 | 1***9 | ASSY-HUB CT ANDD № HA 817 | |
| 8 | 1***4 | SEAL | |
| 9 | 6***7 | CONE-INNER | |
| 10 | 1***0 | ASSY-HUB W/ CUPS AND STUDS | |
| 11 | 1***3 | HUB-CASTING | |
| 12 | 6***4 | STUD-LUG | |
| 13 | 1***9 | CUP-OUTER | |
| 14 | 6***8 | CUP-INNER | |
| 15 | 5***4 | CAP-HUB | |
| 16 | 1***0 | NUT-BEVELED | |
| 17 | 1***4 | CONE-OUTER | |
| 18 | 1***8 | WASHER-FLAT: SAE 1.00 GR8 YZP | |
| 19 | 1***7 | PIN-COTTER | |
| 20 | 1***6 | NUT-SPINDLE | |
| 21 | 1***4 | NUT-NYLOCK: .75 NC GR2 ZP | |
| 22 | 5***9 | BOLT-HEX: .75 X 3.50 NC GR5 ZP |
