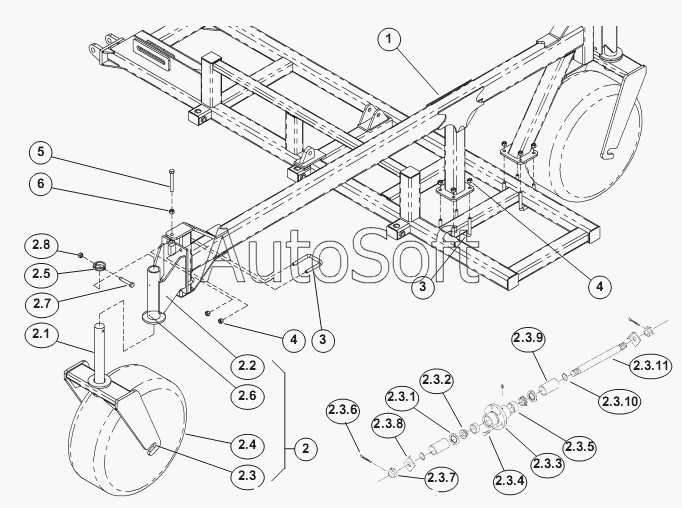

Каталог запасных частей к технике: Amity Air Double Disc Drill (2009). WING FRAME CASTERS
1
2
2.1
2.2
2.3
2.3.1
2.3.2
2.3.3
2.3.4
2.3.5
2.3.6
2.3.7
2.3.8
2.3.9
2.3.10
2.3.11
2.4
2.5
2.6
2.7
2.8
3
3
4
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***4 | WLDMT-CARRIER WHEEL MOUNT | |
| 2 | 6***0 | ASSY-CASTER | |
| 2.1 | 6***3 | WLDMT-CASTER FORK | |
| 2.2 | 6***5 | WLDMT-CASTER MOUNT | |
| 2.3 | 6***6 | ASSY-HUB AND AXLE | |
| 2.3.1 | 6***2 | 2 INTERNAL TRIPLE LIP SEAL | |
| 2.3.10 | 6***1 | O-RING | |
| 2.3.11 | 6***8 | AXLE SHAFT | |
| 2.3.2 | 6***3 | BEARING CONE 1-1/2 ID | |
| 2.3.3 | 6***4 | 6BLT PRSD HUB | |
| 2.3.4 | 6***5 | 9/16NF X 1-1/18 WHEEL BOLT | |
| 2.3.5 | 6***6 | CUP BEARING | |
| 2.3.6 | 1***3 | PIN-COTTER: .19 X 2.00 NP | |
| 2.3.7 | 6***9 | CASTLE NUT | |
| 2.3.8 | 6***0 | AXLE RETAINER | |
| 2.3.9 | 6***2 | SPACER | |
| 2.4 | 6***7 | ASSY-REAR HITCH TIRE AND WHEEL | |
| 2.4.1 | 5***0 | TIRE 12.5L-15 I-3 8-PLY | |
| 2.4.2 | 6***4 | WHEEL-10.00-15 6-BOLT | |
| 2.5 | 6***6 | TUBE-CASTER RETAINING | |
| 2.6 | 1***8 | ZERK-GREASE | |
| 2.7 | 1***5 | BOLT-HEX .75 X 4.00 NC GR5 ZP | |
| 2.8 | 1***0 | NUT-TOPLOCK | |
| 3 | 6***4 | U-BOLT .75 X 5.50 X 4.06 X 5.50 NC GR5 ZP | |
| 4 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 5 | 6***7 | BOLT-HEX .75 ZP | |
| 6 | 1***7 | NUT-JAM .75 NC GR2 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
