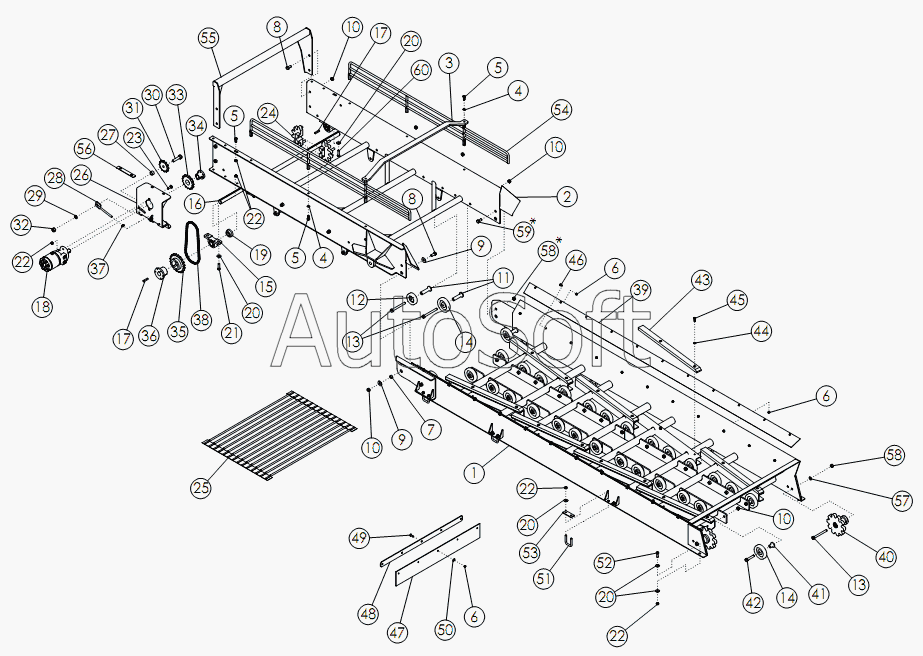

Каталог запасных частей к технике: Amity-2007 WIC 6 row (2007). Выгрузной транспортер, привод выгрузки
46
32
33
34
35
36
37
38
39
40
41
42
43
44
45
31
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
16
2
3
4
4
5
5
5
6
6
6
7
8
8
9
9
10
10
10
10
11
12
13
13
14
14
15
1
17
17
18
19
20
20
20
20
21
22
22
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | Рама транспортера | |
| 2 | 5***0 | Рама выгрузного транспортера | |
| 3 | 5***3 | Стяжка | |
| 4 | 1***1 | WASHER-LOCK | |
| 5 | 1***6 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | |
| 6 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 7 | 5***9 | Втулка | |
| 8 | 1***9 | BOLT-HEX: .63 x 1.50 ND GR5 ZP | |
| 9 | 1***4 | WASHER-FLAT: .63 ZP | |
| 10 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 11 | 6***2 | Стойка ролика | |
| 12 | 5***4 | Ролик | |
| 13 | 1***8 | Болт 63x6.00 NC GR5 ZP | |
| 14 | 5***5 | Ролик 5 | |
| 15 | 5***5 | BEARING-PILLOW 1-3/4 | |
| 16 | 6***0 | Вал | |
| 17 | 5***2 | KEY .38 X .38 X 2.00 | |
| 18 | 5***6 | Большой гидромотор | |
| 19 | 5***2 | SEAL PROTECTOR 1.75 | |
| 20 | 1***3 | WASHER-FLAT: .50 ZP | |
| 21 | 1***8 | BOLT-HEX: .50 X 2.25 NC GR5 ZP | |
| 22 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 23 | 1***0 | BOLT-CRG: .50 X 1.50 NC GR5 ZP | |
| 24 | 6***9 | Звездочка | |
| 25 | 6***5 | Транспортер ременной | |
| 26 | 6***7 | Кронштейн | |
| 27 | 5***6 | Втулка | |
| 28 | 6***6 | Шпилька | |
| 29 | 1***1 | WASHER-LOCK: .75 ZP | |
| 30 | 1***9 | BOLT-HEX: .75 X 3.00 NC GR5 ZP | |
| 31 | 5***4 | Натяжная звездочка | |
| 32 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 33 | 6***5 | Звездочка | |
| 34 | 5***9 | Переходная коническая втулка | |
| 35 | 5***0 | Звездочка | |
| 36 | 5***5 | Переходная коническая втулка | |
| 37 | 1***1 | NUT-JAM: .50 NC GR2 ZP | |
| 38 | 6***4 | Цепь | |
| 39 | 6***0 | Пластина | |
| 40 | 6***3 | Звёздочка | |
| 41 | 5***1 | Втулка-проставка | |
| 42 | 6***5 | BOLT-HEX: .63 X 3.25 NC GR5 ZP | |
| 43 | 5***4 | Вставка | |
| 44 | 1***8 | WASHER-FLAT: SAE .38 ZP | |
| 45 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 46 | 5***8 | BOLT-CRG .38 X 1.00 NC GR5 ZP | |
| 47 | 6***9 | Фартук | |
| 48 | 6***8 | Пластина | |
| 49 | 1***2 | BOLT-CRG: .38 X 1.25 NC GR5 ZP | |
| 50 | 1***8 | Шайба | |
| 51 | 6***8 | U-BOLT .50 X 3 X 2.06 X 3 | |
| 52 | 1***7 | BOLT-HEX | |
| 53 | 6***8 | Пластина | |
| 54 | 6***4 | Решетка | |
| 55 | 6***8 | Стяжка | |
| 56 | 6***2 | Пластина | |
| 57 | 1***3 | WASHER-LOCK: .63 ZP | |
| 58 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 59 | 1***9 | BOLT-HEX: .63 X 1.25 NC GR5 ZP | |
| 60 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
