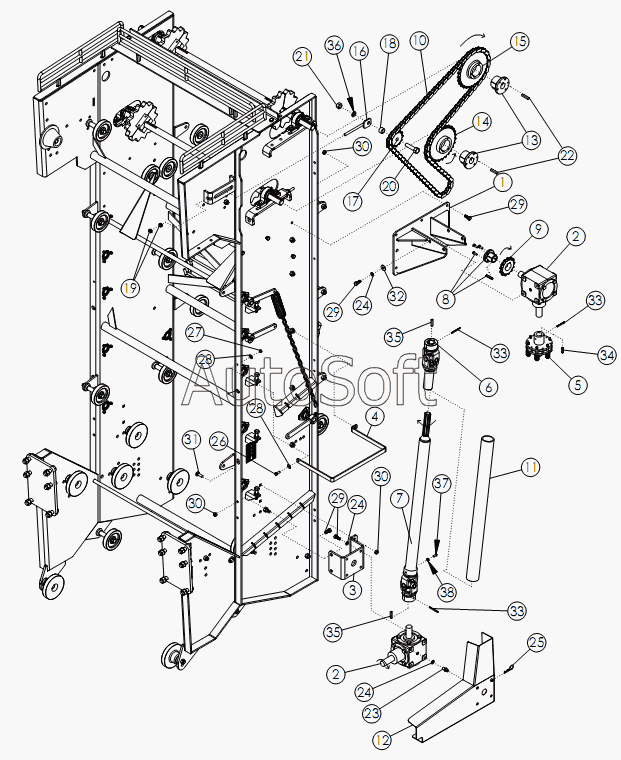

Каталог запасных частей к технике: Amity-2007 WIC 6 row (2007). Привод заднего очистителя, редуктор
30
30
30
21
22
23
24
24
24
25
26
27
28
28
29
29
29
20
31
32
33
33
33
34
35
35
36
37
38
11
2
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***3 | Коробка под редуктор | |
| 2 | 6***8 | Редуктор | |
| 3 | 5***2 | Пластина | |
| 4 | 5***6 | Пластина-ограничитель | |
| 5 | 5***6 | Муфта предельного момента | |
| 6 | 5***5 | Универсальный комплект | |
| 7 | 5***3 | Короткий карданный вал | |
| 8 | 5***3 | Переходная коническая втулка | |
| 9 | 5***9 | Звездочка | |
| 10 | 6***9 | Роликовая цепь | |
| 11 | 5***5 | Втулка | |
| 12 | 5***4 | Щиток | |
| 13 | 5***5 | Переходная коническая втулка | |
| 14 | 5***1 | Звездочка | |
| 15 | 5***2 | Звездочка | |
| 16 | 6***6 | Шпилька | |
| 17 | 5***4 | Натяжная звездочка | |
| 18 | 5***6 | Втулка | |
| 19 | 1***7 | NUT-HEX | |
| 20 | 1***9 | BOLT-HEX: .75 X 3.00 NC GR5 ZP | |
| 21 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 22 | 5***2 | KEY .38 X .38 X 2.00 | |
| 23 | 5***6 | Очиститель | |
| 24 | 1***1 | WASHER-LOCK | |
| 25 | 5***7 | Клипса 14x1.94 ZP | |
| 26 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 27 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 28 | 1***8 | Шайба | |
| 29 | 1***6 | BOLT-HEX: .50 X 1.25 NC GR5 ZP | |
| 30 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 31 | 1***0 | BOLT-CRG: .50 X 1.50 NC GR5 ZP | |
| 32 | 1***3 | WASHER-FLAT: .50 ZP | |
| 33 | 5***0 | Штифт 25х2.25 | |
| 34 | 5***7 | Шпонка 313x313x1.375 | |
| 35 | 5***6 | Шпонка | |
| 36 | 1***1 | WASHER-LOCK: .75 ZP | |
| 37 | 1***8 | SCREW-SET: C-P .38 X .75 NC GR8 | |
| 38 | 1***9 | NUT-JAM: .38 NC GR2 ZP |
