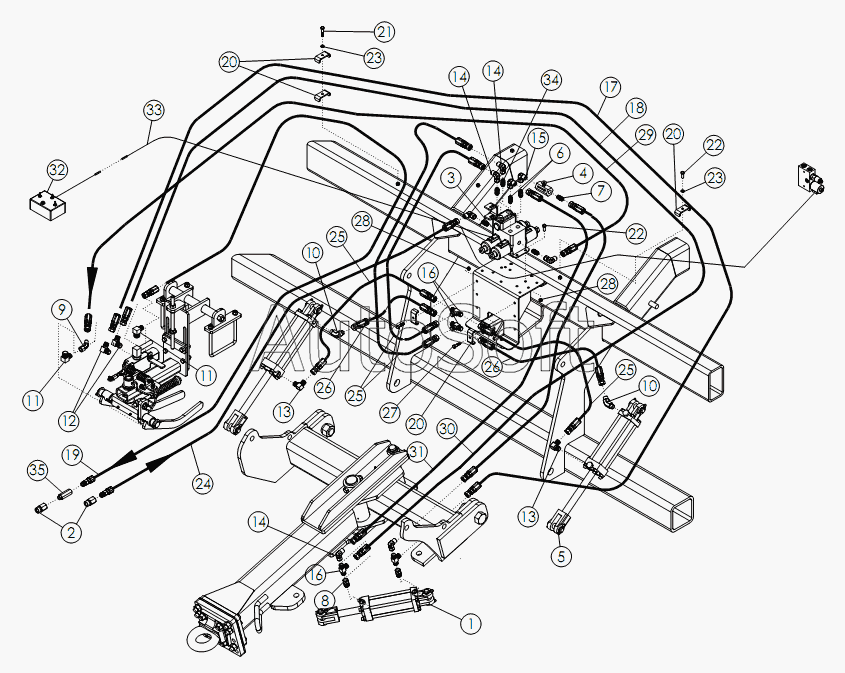

Каталог запасных частей к технике: Amity-2007 WIC 6 row (2007). Гидросхема копира и сцепки, с автоновмной гидростанцией
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
13
14
14
14
15
16
16
17
18
19
20
20
20
21
22
22
23
23
24
25
25
25
26
26
27
28
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | CYLINDER-HYDRAULIC 4 X 8, 3000 | |
| 2 | 6***5 | Переходной штуцер ДТ | |
| 3 | 6***3 | Клапан CTL , 2 B A NK , O C | |
| 4 | 6***7 | Регулировочный клапан | |
| 5 | 6***2 | Цилиндр | |
| 6 | 5***6 | FTG-ADAPTER: 8MB-8MJ | |
| 7 | 5***3 | Гидропереходник 8MB-8MJ | |
| 8 | 5***1 | FTG-ADAPTER 8MB-8FJX | |
| 9 | 5***3 | FTG-ELBOW: 8MJ-8FJX-45 | |
| 10 | 5***5 | FTG-ELBOW: 8MB-8MJ-45 | |
| 11 | 5***4 | Фитинг | |
| 12 | 5***5 | Фитинг | |
| 13 | 5***0 | FTG-ELBOW: 8MB-8MJ-90 | |
| 14 | 5***8 | FTG-ELBOW: 8MJ-8FJX-90 | |
| 15 | 6***4 | Фитинг | |
| 16 | 5***7 | FTG-TEE: 8MJ-8MJ-8MJ | |
| 17 | 6***8 | Гидрошланг | |
| 18 | 6***9 | Гидрошланг | |
| 19 | 6***7 | Гидрошланг | |
| 20 | 5***4 | CLAMP .50 ZP | |
| 21 | 1***3 | BOLT-HEX: .38 X 1.75 NC GR5 ZP | |
| 22 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 23 | 1***6 | WASHER-LOCK: .38 ZP | |
| 24 | 5***5 | Гидрошланг | |
| 25 | 5***6 | Гидрошланг | |
| 26 | 5***7 | Гидрошланг | |
| 27 | 1***2 | BOLT-HEX: .38 X 1.50 NC GR5 ZP | |
| 28 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 29 | 6***4 | Гидрошланг | |
| 30 | 6***5 | HOSE .50 X 055 8FJX-8FJX | |
| 31 | 6***3 | Шланг гидравлический 50 X | |
| 32 | 6***8 | Пульт управления | |
| 33 | 6***9 | Ж гут проводов | |
| 34 | 6***4 | Фитинг | |
| 35 | 6***6 | Обратный клапан |
