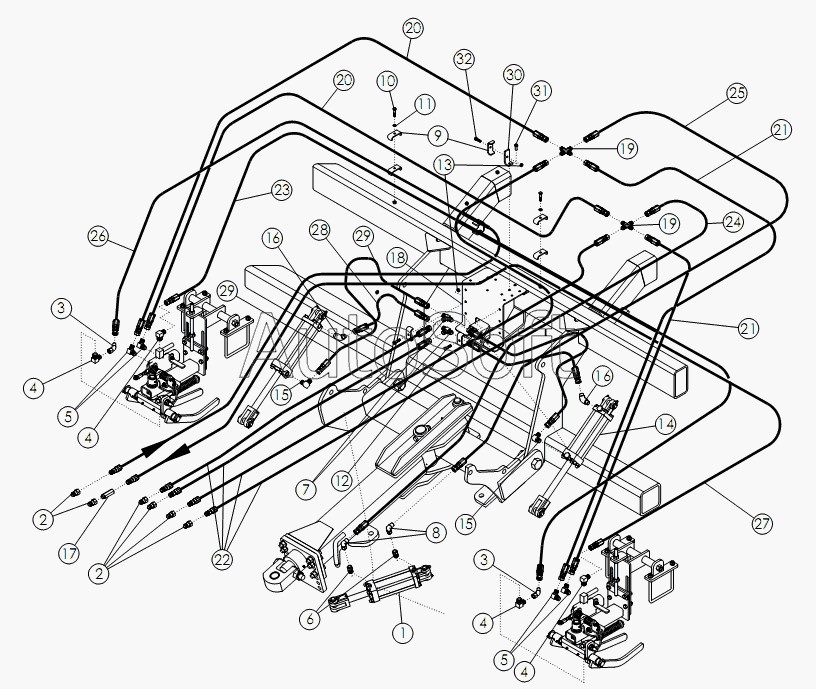

Каталог запасных частей к технике: Amity-2007 WIC 6 row (2007). Гидросхема двойного копира и сцепки
17
32
31
30
29
29
28
27
26
25
24
23
22
21
21
20
20
19
19
18
1
16
16
15
15
14
13
12
11
10
9
8
7
6
5
5
4
4
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | CYLINDER-HYDRAULIC 4 X 8, 3000 | |
| 2 | 5***1 | PIONEER TIP 8010-4 | |
| 3 | 5***3 | FTG-ELBOW: 8MJ-8FJX-45 | |
| 4 | 5***4 | Фитинг | |
| 5 | 5***5 | Фитинг | |
| 6 | 5***1 | FTG-ADAPTER 8MB-8FJX | |
| 7 | 5***7 | FTG-TEE: 8MJ-8MJ-8MJ | |
| 8 | 6***7 | Фитинг | |
| 9 | 5***4 | CLAMP .50 ZP | |
| 10 | 1***3 | BOLT-HEX: .38 X 1.75 NC GR5 ZP | |
| 11 | 1***6 | WASHER-LOCK: .38 ZP | |
| 12 | 1***2 | BOLT-HEX: .38 X 1.50 NC GR5 ZP | |
| 13 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 14 | 6***2 | Цилиндр | |
| 15 | 5***0 | FTG-ELBOW: 8MB-8MJ-90 | |
| 16 | 5***5 | FTG-ELBOW: 8MB-8MJ-45 | |
| 17 | 6***6 | Обратный клапан | |
| 18 | 6***3 | Пластина для крепления | |
| 19 | 6***0 | FTG-CROSS: 8MJ | |
| 20 | 1***0 | Гидрошланг | |
| 21 | 1***1 | HOSE .50 X 060 8FJX-8FJX | |
| 22 | 5***5 | Гидрошланг | |
| 23 | 5***8 | Шланг гидравлический 50x182 | |
| 24 | 6***7 | Гидрошланг | |
| 25 | 5***2 | Гидрошланг | |
| 26 | 1***1 | Гидрошланг | |
| 27 | 6***7 | Гидрошланг | |
| 28 | 5***7 | Гидрошланг | |
| 29 | 5***6 | Гидрошланг | |
| 30 | 6***0 | Прижим | |
| 31 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 32 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP |
